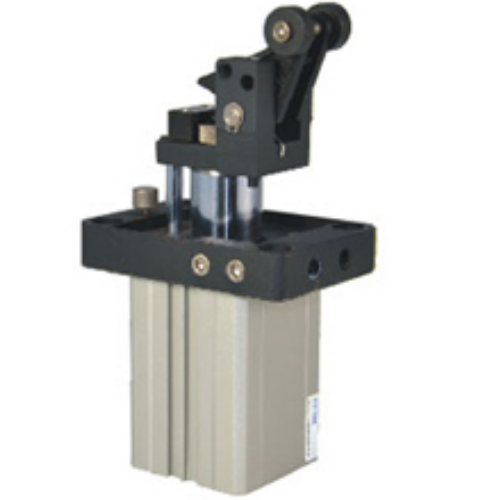

Airtac TDM Stopfenzylinder TDM50X30SKF
2. Die verstärkte Kolbenstangenkonstruktion erhöht die Stoßfestigkeit des Zylinders erheblich;
3. Hochleistungs-Blockierzylinder verfügen über ein integriertes Ölkissen oder ein einstellbares hydraulisches Kissen zur zuverlässigen Absorption von Aufprallenergie;
4. Hebelrollenmechanismus mit Selbstverriegelungsvorrichtung verhindert das Zurückschnellen des Arms und das Zurückschieben blockierter Gegenstände;
5. Mehrere Serien und Spezifikationen stehen zur individuellen Auswahl zur Verfügung.
Kategorie: Blockierzylinder | Marke: AirTAC | Serie: TDM
Technische Daten des AirTAC TDM50X30SKF Stopfenzylinders
- Modell: TDM50X30SKF
- Typ: Kompakter, stangenloser Stopperzylinder mit magnetischer Sensoröffnung
- Bohrungsgröße: Ø50 mm
- Hub: 30 mm (Standard), anpassbar bis zu 500 mm
- Betriebsdruck: 0,1–0,8 MPa
- Dämpfungsart: Verstellbarer elastischer Puffer
- Montageart: Standard-MF1-Flanschmontage
- Anschlussgröße: M5x0,8 (G1/8 optional)
- Dichtungsmaterial: NBR (Nitril) mit verschleißfesten Führungsringen
- Temperaturbereich: -20℃ bis 80℃
- Sensorkompatibilität: Magnetschalter der Serien S-04/S-08
- Gewicht: 1,8 kg (ohne Zubehör)
- Abmessungen: 150 mm (L) × 72 mm (B) × 50 mm (H)
- Kolbenstangenmaterial: Hartverchromter Kohlenstoffstahl
- Rohrmaterial: Eloxiertes Aluminium
- Wiederholgenauigkeit der Positionierung: ±0,5 mm
- Maximale Seitenlast: 250 N bei voller Ausdehnung
Hochpräziser Anschlagzylinder mit integrierter Stoßdämpfung und selbstschmierenden SKF-Lagern für eine leichtgängige Linearbewegung. Die T-förmige Führungsnut ermöglicht die direkte Werkstückaufnahme und ist ideal für die präzise Positionierung auf engstem Raum. Optionale Montagehalterungen mit automatischer Umschaltung ermöglichen die Positionsrückmeldung in Echtzeit.
- Leiterplattenklemmung in Elektronikmontagelinien
- Höhenbegrenzung für Pakete in Logistiksortiersystemen
- Werkstückpositionierung in CNC-Werkzeugmaschinenwechslern
- Sicherheitsverriegelungsmechanismen in Schweißvorrichtungen für Kraftfahrzeuge
- Komponentenausrichtung in pharmazeutischen Blisterverpackungen
Installationsprotokoll:
Sicherstellen, dass die Zylinderachse innerhalb einer Abweichung von ±0,2° ausgerichtet ist. AirTAC PSE2-Schmierstoff auftragen.
Die Führungsschienen müssen alle 500 km überprüft werden. Magnetsensoren benötigen eine Spaltanpassung von 3–5 mm.
Bei Verwendung der Ausrichtvorrichtung AT-7300K reduziert sich die maximale Seitenlastkapazität um 15 %, wenn
Betrieb bei Umgebungstemperaturen über 60℃.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | TDM50X30SKF |
| Portgröße | Teil 1/8 |
| Gewindeart für Näherungssensoren | M8×1.0 |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | <50 mm> |
| Selbstverriegelungsfunktion | Selbstverriegelnd |
| Schlaganfall | 30 mm |
