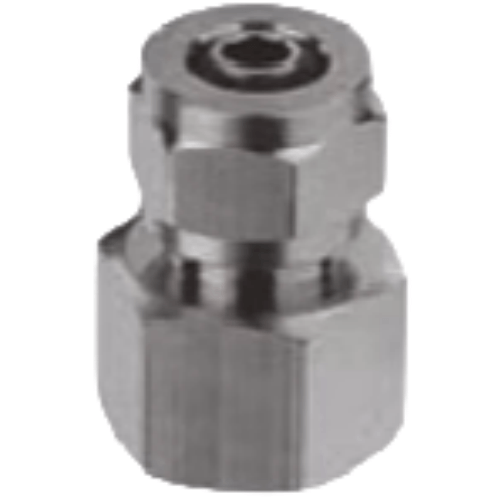

Airtac X-ABF Union - Female Thread with Lock Nut, Straight Terminal X-ABF1002
AirTAC X-ABF1002 Locknut-Fitting Internal Thread Straight Terminal Specifications
- Model: X-ABF1002
- Thread Type: M5×0.8 internal thread (female)
- Locknut Size: 12mm hexagon
- Material: Brass (nickel-plated surface)
- Seal Material: NBR/PU composite
- Pressure Range: 0.05–1.0 MPa
- Temperature Range: -20℃ to 80℃ (with NBR seals)
- Proof Pressure: 1.5 MPa
- Tube Compatibility: Ø4mm PU/Nylon tubing
- Weight: 28±2g
- Dimensions: 19.5mm(L) × 16mm(W) × 16mm(H)
- Vibration Resistance: ≤10Hz @ 2.5mm amplitude
- Certification: RoHS compliant
Precision-machined straight terminal connector featuring dual-seal structure with anti-vibration locknut. The 360° rotatable design enables flexible tubing orientation adjustment while maintaining leak-proof performance under dynamic pressure conditions. Electroplated surface treatment provides corrosion resistance in humid environments.
- Pneumatic cylinder port connections
- Modular pneumatic manifold assemblies
- Robotic end-effector air supply lines
- Medical device gas delivery systems
- Semiconductor equipment vacuum circuits
Installation protocol:
Apply 0.5-0.8 N·m torque during locknut tightening. Use thread sealant (LOCTITE 5452 recommended)
for high-vibration environments. Perform pressure test at 0.8 MPa for 3 minutes post-installation.
| Property | Property Value |
|---|---|
| sku | X-ABF1002 |
