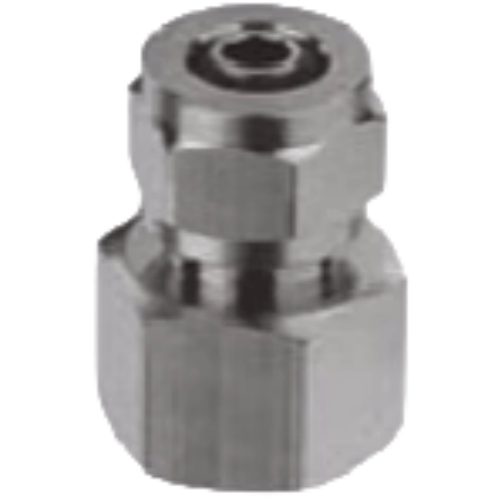

Airtac X-ABF Union - Female Thread with Lock Nut, Straight Terminal X-ABF1002A
AirTAC X-ABF1002A Connector-Locknut Female Thread Straight Terminal
- Model: X-ABF1002A
- Type: Female-threaded straight terminal with locknut
- Thread standard: PT1/8 (BSPP) / NPT1/8 optional
- Material: Brass with nickel plating (Stainless steel variant available as X-ABF1002AS)
- Pressure range: 0.05-1.0 MPa
- Temperature range: -20℃ to 80℃
- Seal material: NBR (FKM available for high-temp applications)
- Surface treatment: Electroless nickel plating (3-5μm thickness)
- Thread tolerance: ISO 1179-1 Class B
- Compliance: RoHS, REACH compliant
- Weight: 24.5g ±0.3g
- Dimensions: 30mm(L) × 16mm(W) × 16mm(H)
- Torque specification: 12-15 N·m (installation torque)
- Flow coefficient (Cv): 0.15
Precision-engineered straight connector featuring dual-sealing structure with primary metal-to-metal sealing and secondary O-ring backup. The hexagonal locknut design enables 360° adjustable positioning while maintaining leak-proof performance. Corrosion-resistant coating ensures durability in humid environments.
- Pneumatic circuit terminal connections in CNC machinery
- Modular pneumatic system installations
- Vacuum line terminations in packaging equipment
- Instrumentation air supply connections
- Robotic end-effector pneumatic interfaces
Installation protocol:
Apply pipe sealant to male threads (except when using NPT threads with PTFE tape).
Hand-tighten before final torque application. Use backup wrench on hex body during
tightening to prevent rotation-induced tube torsion. Maximum re-use cycles: 5 times.
| Property | Property Value |
|---|---|
| sku | X-ABF1002A |
