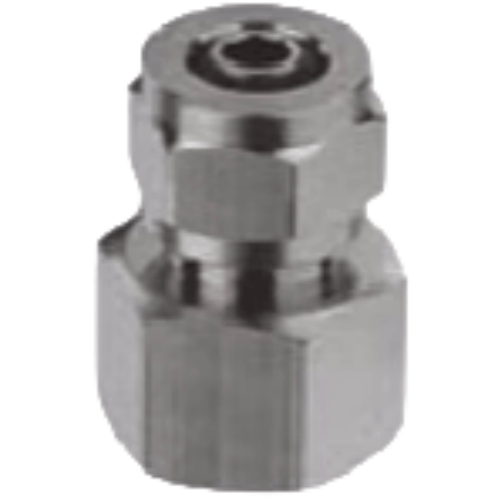

Airtac X-ABF Union - Female Thread with Lock Nut, Straight Terminal X-ABF1202
AirTAC X-ABF1202 Fitting - Locknut Internal Thread Straight Terminal
- Model: X-ABF1202
- Thread Standard: Metric (M5×0.8 internal thread)
- Locknut Type: Hexagonal locking collar
- Material: Stainless steel 303 (standard) / Optional brass C3604
- Surface Treatment: Natural anodized finish (SS) / Nickel plating (brass)
- Pressure Rating: 0.05-1.0 MPa (0.5-10 bar)
- Temperature Range: -20℃ to 150℃ (NBR seals)
- Seal Material: NBR (Standard) / Optional FKM (Viton®)
- Proof Pressure: 1.5 MPa (15 bar)
- Burst Pressure: ≥3.0 MPa (30 bar)
- Weight: 18.5g (stainless steel) / 22.3g (brass)
- Dimensions: 20mm(L) × 12mm(W) × 12mm(H)
- Hex Size: 12mm wrench flat
- Flow Characteristics: Cv=0.12 (Kv=0.10)
Precision-machined terminal fitting featuring dual sealing surfaces and anti-vibration locknut design. The 30° cone seat ensures leak-free connections in high-cycle applications. Electro-polished internal bore minimizes flow turbulence and particle retention.
- Modular pneumatic manifold terminations
- Robotic tool changer pneumatic interfaces
- CNC machine coolant line connections
- Semiconductor gas delivery systems
- High-vibration mobile hydraulic controls
Installation protocol:
Apply 2-3 wraps of PTFE tape on male threads (grade B pipe threads).
Torque to 12-15 N·m using backup wrench on hex flats.
Avoid overtightening which may distort sealing geometry.
