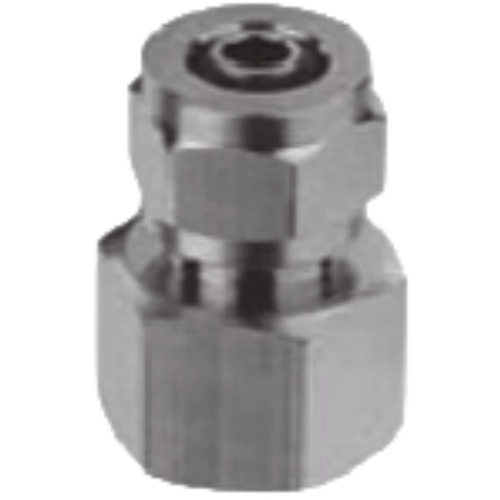

Airtac X-ABF Union - Female Thread with Lock Nut, Straight Terminal X-ABF1203
AirTAC X-ABF1203 Bulkhead Fitting - Locknut Internal Thread Straight Terminal
- Model: X-ABF1203
- Thread type: G1/8 internal thread (ISO228-1 compliant)
- Locknut size: 17mm hexagon
- Seal material: HNBR (Hydrogenated Nitrile) with PTFE coating
- Body material: Lead-free brass (CuZn39Pb3) with electroless nickel plating
- Pressure rating: 0.05-1.5 MPa (7-217 PSI)
- Temperature range: -20℃ to 80℃ (-4°F to 176°F)
- Flow coefficient (Cv): 0.45
- Surface hardness: 200-250 HV (Vickers)
- Corrosion resistance: 96hrs neutral salt spray test passed
- Weight: 18.5g ±0.3g
- Dimensions: 30mm(L) × 17mm(W) × 12mm(H)
- Installation torque: 3.5-4.2 N·m
- Vibration resistance: 10-2000Hz, 5G acceleration
Heavy-duty pneumatic connector featuring dual-stage sealing (metal-to-metal primary seal + elastomer secondary seal) for leak-free operation in high-vibration environments. The through-hole design minimizes pressure drop while the anti-rotation locknut prevents loosening during maintenance. Compatible with ISO 8434-1/DIN 2353 ferrule systems.
- CNC machine tool pneumatic manifolds
- Robotic arm end-effector air supply lines
- Semiconductor fab equipment gas distribution
- Railway braking system connections
- High-cycle packaging machine actuators
Installation protocol:
Use backup wrench on hex body during tightening. Apply lubricant
only on male threads, never on sealing surfaces. Perform torque check
after 50 operating cycles. Compatible with tube OD: 6mm (1/4") to 12mm.
| Property | Property Value |
|---|---|
| sku | X-ABF1203 |
