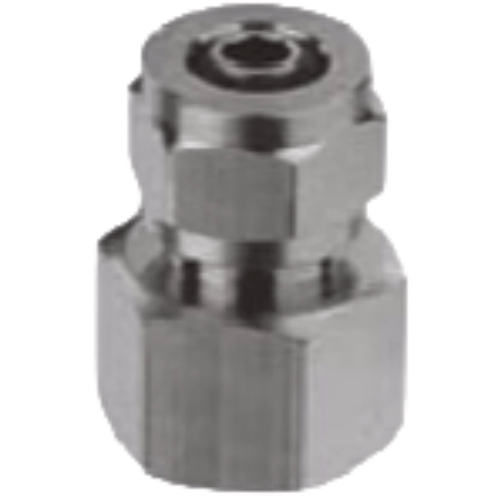

Airtac X-ABF Union - Female Thread with Lock Nut, Straight Terminal X-ABF1203A
AirTAC X-ABF1203A Connector-Locknut Internal Thread Straight Terminal Specifications
- Model: X-ABF1203A
- Type: Male straight thread terminal with locknut
- Thread Standard: Metric (M5×0.8 internal thread)
- Port Connection: PT1/8 (BSPP)
- Material: Brass (CuZn39Pb3) with nickel plating
- Seal Material: NBR (Nitrile) O-ring
- Operating Pressure: 0.05–1.5 MPa
- Temperature Range: -20℃ to 80℃
- Torque Limit: 1.2–1.5 N·m (installation torque)
- Surface Hardness: HV 200±50
- Weight: 14.7±0.5g
- Dimensions: 30mm(L) × 12mm(Dia) × 12mm(Hex size)
- Corrosion Resistance: 96hrs neutral salt spray test passed
- Vibration Resistance: 10–2000Hz, 5G acceleration
Precision-machined pneumatic terminal connector featuring dual sealing structure (metal-to-metal + elastic seal) for leak-free performance. The hexagon locknut design enables tool-assisted installation in confined spaces, while the nickel plating enhances corrosion resistance in humid environments.
- Modular pneumatic manifold block terminations
- Robotic end-effector air supply connections
- CNC machine tool pneumatic circuit branching
- Vacuum system port extensions
- Medical device pneumatic interfaces
Installation protocol:
Apply 2-3 drops of pneumatic sealant (≤ISO VG32) on threads before assembly.
Use backup wrench on hex body during locknut tightening. Maximum 180° reorientation
allowed after initial seal contact.
| Property | Property Value |
|---|---|
| sku | X-ABF1203A |
