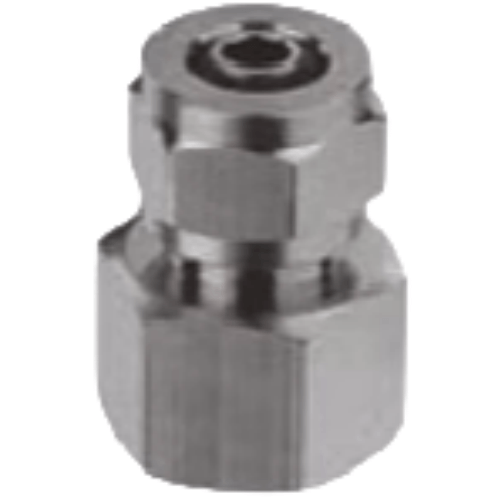

Airtac X-ABF Union - Female Thread with Lock Nut, Straight Terminal X-ABF1204
AirTAC X-ABF1204 Connector-Locknut Female Thread Straight Terminal Specifications
- Model: X-ABF1204
- Type: Female threaded straight terminal with locknut
- Thread standard: G1/8 (ISO228-1 compliant)
- Material: Brass (nickel-plated surface)
- Seal material: NBR (Nitrile) O-ring
- Operating pressure: 0.2-1.0 MPa
- Temperature range: -5℃ to 80℃
- Proof pressure: 1.5 MPa
- Thread engagement length: 8.5±0.5mm
- Hex size: 17mm wrench compatible
- Weight: 52g ±2g
- Dimensions: 40mm(L) × 16mm(W) × 16mm(H)
- Surface roughness: Ra ≤3.2μm
- Corrosion resistance: 96hrs salt spray test passed
Precision-machined terminal connector featuring dual sealing (metal-to-metal + elastic seal) for leak-proof connections. The hexagonal locknut design enables 360° adjustable positioning while maintaining secure fastening. Compatible with most standard pneumatic tubing (4mm-12mm OD) through push-in connection.
- Modular pneumatic circuit distribution blocks
- CNC machine tool air supply lines
- Automated assembly line manifolds
- Packaging machinery air logic systems
- Semiconductor cleanroom equipment
Installation note:
Apply 2-3 wraps of PTFE tape on male threads. Tighten locknut to 12-15N·m torque.
For vertical installations, position O-ring downward to prevent particle accumulation.
| Property | Property Value |
|---|---|
| sku | X-ABF1204 |
