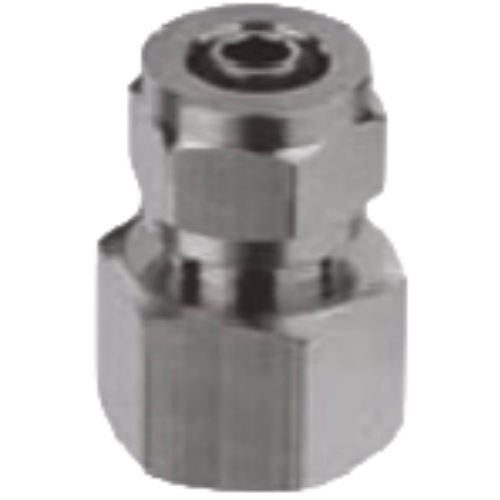

Airtac X-ABF Union - Female Thread with Lock Nut, Straight Terminal X-ABF401
AirTAC X-ABF401 Internal Thread Straight Terminal with Locknut Specifications
- Model: X-ABF401
- Type: Female-threaded straight terminal with swivel locknut
- Body material: Nickel-plated brass (corrosion-resistant)
- Thread standard: Metric (M5×0.8 internal thread)
- Operating pressure: 0.05–1.0 MPa
- Burst pressure: ≥3.0 MPa
- Temperature range: -5℃ to 80℃ (non-freezing conditions)
- Seal material: NBR (Nitrile) rubber
- Surface hardness: 75±5 Shore A (seals)
- Flow coefficient (Cv): 0.12
- Weight: 28±2g
- Dimensions: 34mm(L) × 12mm(Dia) × 12mm(Thread length)
- Locknut torque: 1.2–1.5 N·m (recommended installation)
- Protection rating: IP40 (dust-protected)
Precision-engineered terminal connector featuring a 360° rotatable locknut for flexible installation alignment. The chrome-plated brass construction ensures durability in humid environments, while the dual O-ring design prevents air leakage during high-frequency vibration operations. Compatible with Φ4mm pneumatic tubing (push-in connection).
- Pneumatic tool quick-connect interfaces
- Modular assembly in SMC-type cylinder systems
- Laboratory gas chromatography equipment
- Robotic end-effector air supply terminals
- CNC machine tool pneumatic circuit distribution
Installation note:
Apply 2-3 wraps of PTFE tape on male threads before assembly.
Tighten locknut finger-tight plus 1/4 turn with wrench. Avoid overtightening
to prevent thread deformation. Maximum operating torque: 3 N·m.
| Property | Property Value |
|---|---|
| sku | X-ABF401 |
