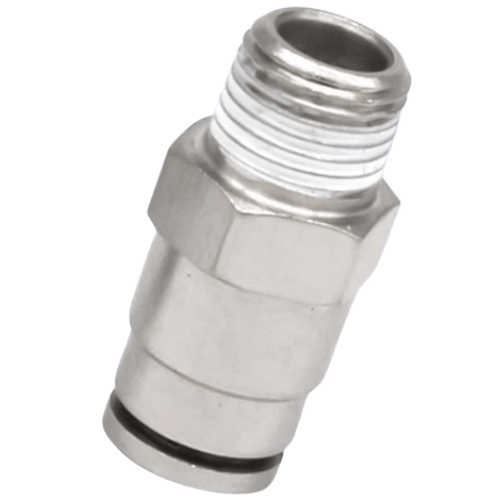

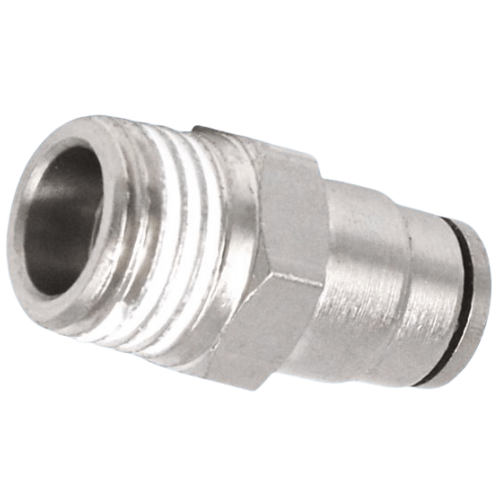

Airtac X-APCT Full Copper Straight Thread Connector X-APCT6M5
AirTAC X-APCT Full Brass Threaded Straight Connector X-APCT6M5 Specifications
- Model: X-APCT6M5
- Type: Metric straight-through connector
- Thread standard: M5×0.8 (male thread both ends)
- Material: Lead-free brass (CW617N)
- Surface treatment: Electroless nickel plating (5-8μm)
- Pressure rating: 0.05-1.0 MPa
- Temperature range: -20℃ to 120℃
- Seal type: Metal-to-metal sealing (no O-ring required)
- Port size: M5 through-hole (2.5mm inner diameter)
- Proof pressure: 3.0 MPa
- Weight: 12.5g ±0.3g
- Dimensions: 18mm(L) × 8mm(Hex width) × M5 thread length 6.5mm
- Torque limit: 1.2-1.5 N·m during installation
- Compliance: RoHS 2.0 compliant
Precision-machined brass connector with leak-free design, featuring dual-purpose threads for direct component mating or tube fitting integration. The electroless nickel coating provides enhanced corrosion resistance in humid environments. Ideal for creating reliable branch connections in confined spaces without additional adapters.
- Modular pneumatic circuit assembly
- Sensor mounting interfaces on automation equipment
- Miniature valve manifold interconnections
- Medical device gas delivery systems
- 3D printer pneumatic extruder connections
Installation note:
Use a 8mm open-end wrench for installation. Apply thread sealant (PTFE tape or liquid sealant)
only on male threads. Avoid overtightening - stop rotation when firm contact is achieved
(1/4 turn past finger-tight). Compatible with PU/Nylon tubes (OD 4mm or 6mm) when used with
corresponding push-in fittings.
| Property | Property Value |
|---|---|
| sku | X-APCT6M5 |
