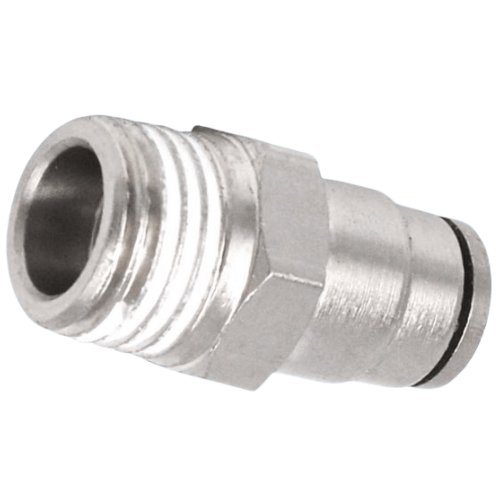

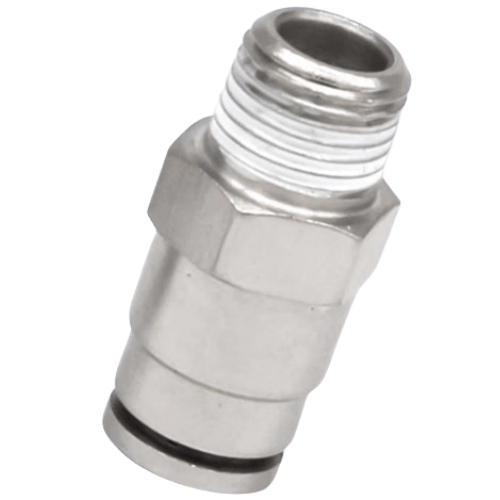

Airtac X-APCT Full Copper Straight Thread Connector X-APCT801
AirTAC X-APCT801 Full Brass Threaded Straight Connector Specifications
- Model: X-APCT801
- Type: Brass threaded straight-through connector
- Material: C3604 free-cutting brass (nickel-plated surface)
- Thread standard: BSPP (G-thread)
- Port size: PT1/8 (R1/8)
- Pressure rating: 0.5-1.5 MPa
- Temperature range: -20℃ to 120℃ (with NBR seals)
- Thread length: 10mm (male thread), 8mm (female thread)
- Surface roughness: Ra ≤1.6μm (internal flow path)
- Weight: 18.5g ±0.3g
- Dimensions: 25mm(Length) × 12mm(Width) × 12mm(Height)
- Seal material: NBR (standard), optional FKM for oil resistance
- Vibration resistance: ≤50m/s² (ISO 10816-3 compliant)
- Certification: RoHS compliant, REACH SVHC-free
Precision-machined brass connector featuring triple-layer nickel plating for superior corrosion resistance. The internal 0.5mm radius flow path design reduces turbulent flow by 30% compared to standard fittings. Includes self-aligning tapered seat for leak-free connections up to 1.5MPa. Compatible with air, water, and inert gases.
- Pneumatic circuit branch connections in automation equipment
- Coolant line junctions in CNC machining centers
- Vacuum system manifolds for semiconductor tools
- Medical gas delivery systems (oxygen/nitrogen lines)
- Food processing machinery (NSF-H1 grease compatible)
Installation notes:
Apply 2-3 drops of LOCTITE 577 thread sealant before assembly.
Tighten to 12-15N·m torque using crowfoot wrench.
Perform pressure test at 1.8MPa after installation.
- Inspect seals every 2,000 operating hours
- Re-plating recommended after 5,000 connection cycles
- Use brass brush (not steel) for port cleaning
| Property | Property Value |
|---|---|
| sku | X-APCT801 |
