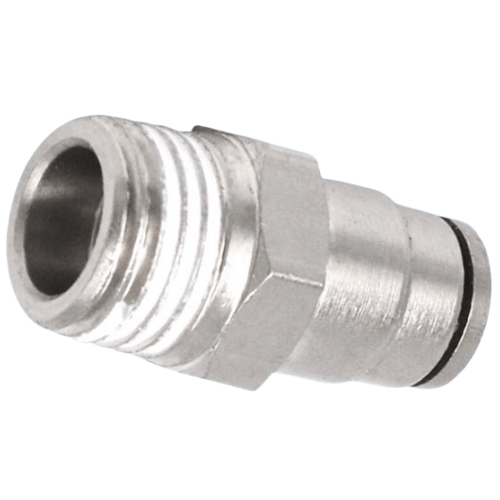

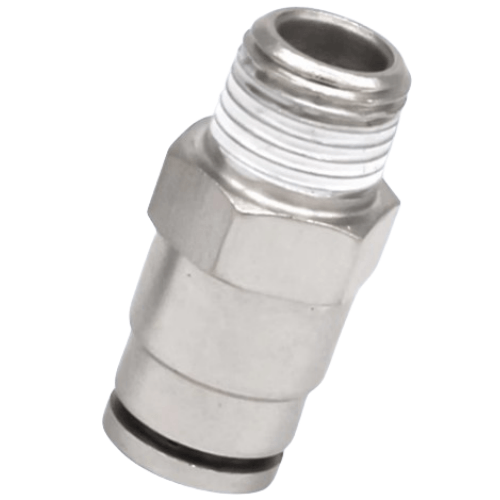

Airtac X-APCT Full Copper Straight Thread Connector X-APCT802
AirTAC X-APCT802 Full Brass Threaded Straight Connector Specifications
- Model: X-APCT802
- Type: Straight-through pneumatic fitting (non-adjustable)
- Material: Brass body with nickel-plated surface
- Thread specification: M5×0.8 female thread (both ends)
- Pressure rating: 0.05-1.0 MPa (7-145 psi)
- Temperature range: -20℃ to 120℃
- Weight: 8.5±0.2g
- Dimensions: 18mm(Length) × 10mm(Width) × 10mm(Height)
- Flow coefficient (Cv): 0.15
- Surface roughness: Ra ≤1.6μm
- Thread engagement depth: 5mm (minimum)
- Vibration resistance: ≤20m/s² (10-2000Hz)
High-conductivity brass connector with precision-machined threads, designed for permanent leak-free connections in pneumatic systems. Features 360° rotatable ports for flexible hose routing and a reinforced neck design to prevent shearing. Compatible with PU, nylon, and rubber tubing (OD 4mm or 6mm).
- Pneumatic valve manifold assemblies
- Air compressor distribution blocks
- Industrial robot end-effector air supply
- Packaging machine pneumatic circuits
- Laboratory instrumentation gas lines
- Dental chair pneumatic systems
Installation note:
Apply 1.5-2 wraps of PTFE tape on male threads (do not over-tighten).
Maximum recommended torque: 1.2N·m. Use backup wrench on hex flats
during assembly to prevent tube deformation.
| Property | Property Value |
|---|---|
| sku | X-APCT802 |
