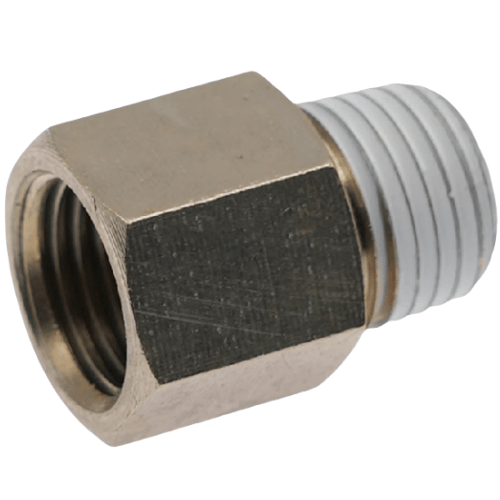

Airtac X-APCVF Rückschlagventilanschluss - Außen-/Innengewinde Typ X-APCVF0303
AirTAC X-APCVF0303 Einweg-Verschraubung mit Innen-/Außengewinde – Spezifikationen
- Modell: X-APCVF0303
- Typ: Rückschlagventil mit Außen-/Innengewinde (unidirektionaler Durchfluss)
- Gewindenormen: G1/8 (Außen) & M5×0,8 (Innen)
- Druckbereich: 0,05–0,8 MPa
- Betriebstemperatur: -20℃ bis 80℃
- Gehäusematerial: Bleifreies Messing (CW617N)
- Dichtungsmaterial: HNBR (hydriertes Nitril) mit PTFE-Rückseite
- Öffnungsdruck: 0,02 MPa (Mindestöffnungsdruck)
- Durchflusskapazität: 70 l/min bei 0,5 MPa
- Leckrate: ≤0,1 ml/min bei 0,5 MPa
- Gewicht: 48 g ±2 g
- Abmessungen: 35 mm (Länge) × 12 mm (Durchmesser) Gewindeteil / 19 mm Sechskantbreite
- Oberflächenbehandlung: Galvanische Vernickelung (8-12 μm) + Chromatpassivierung
- Vibrationsfestigkeit: 10–2000 Hz, 10 g Beschleunigung
Präzisionsgefertigtes, bidirektionales Rückschlagventil mit Doppelgewinde für flexible Montage. Die progressive Federkonstruktion gewährleistet niedrigen Öffnungsdruck bei gleichzeitig absolut dichter Abdichtung. Erhöhte Verschleißfestigkeit durch gehärtete Ventilsitze und eine Anti-Abplatz-Beschichtung der Gleitflächen.
- Pneumatischer Rückflussschutz in Automatisierungsleitungen
- Vakuumisolierung in der Halbleiterfertigung
- Medizinische Gasversorgungssysteme, die einen unidirektionalen Durchfluss erfordern
- Hydraulische Energierückgewinnungskreisläufe in Spritzgießmaschinen
- Druckwartungssysteme für robotergestützte Werkzeugwechsler
Installationsrichtlinien:
Das Außengewinde mit 2–3 Lagen PTFE-Band abdichten. Anzugsmoment: 12–15 Nm für Messingverschraubungen.
Die Pfeilmarkierung zeigt die Fließrichtung an – für eine optimale Schmutzabfuhr sollte die Installation vertikal mit nach oben gerichteter Strömung erfolgen.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | X-APCVF0303 |
