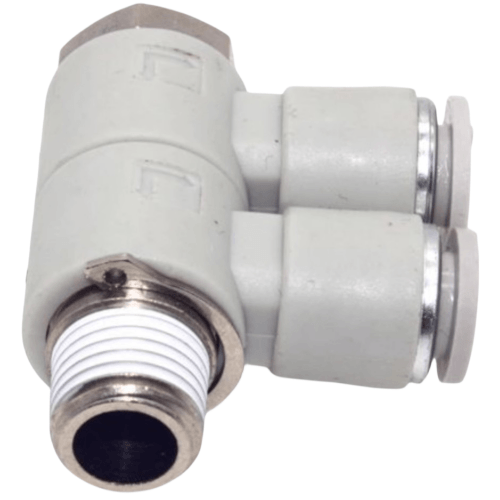

Airtac X-APHW Connector - Female Thread Swivel Tee X-APHW1203
AirTAC X-APHW1203 F-Type Threaded Rotary Tee Specifications
- Model: X-APHW1203
- Type: 360° rotatable tee connector (F-type metric thread)
- Material: Anodized aluminum alloy body + PPS resin swivel
- Thread standard: M5×0.8 female threads (ISO 228-1)
- Pressure range: 0.05-1.0 MPa (7-145 psi)
- Temperature range: -20℃ to 80℃ (continuous use)
- Peak temperature: 120℃ (intermittent ≤30 mins)
- Installation torque: 0.3-0.5 N·m (Do not exceed 1.2 N·m)
- Weight: 18.5g ±0.3g
- Dimensions: 24mm(L) × 18mm(W) × 24mm(H)
- Surface hardness: HV400-450 (anodized layer)
- Seal type: Integrated O-ring (NBR material)
- Rotation cycles: ≥50,000 cycles (no leakage)
- Compatibility: Works with Ø4mm OD tubing (metric & inch)
Multi-axis rotary tee featuring tool-free 360° adjustable ports for complex pneumatic routing. The hardened anodized surface resists scratching during installation, while precision-machined threads ensure leak-free connections. Optimized flow path reduces turbulence (pressure drop <0.02MPa @1.0MPa).
- Modular pneumatic circuit branching in tight spaces
- Robotic end-effector air supply distribution
- CNC machine tool coolant line manifolds
- Laboratory analytical instrument gas routing
- Food processing equipment (corrosion-resistant version available)
Installation protocol:
Apply 2-3 drops of PTFE-based thread sealant (do NOT use tape).
Hand-tighten plus 1/8 turn with wrench. Rotate joint bodies BEFORE
final tubing installation. Max 90° re-adjustment after initial pressurization.
| Property | Property Value |
|---|---|
| sku | X-APHW1203 |
