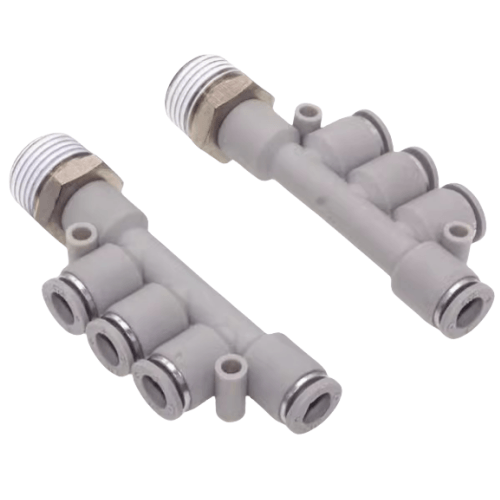

Airtac X-APKB Connector - Threaded 5 Port X-APKB6M16
AirTAC X-APKB6M16 Threaded 5-Way Manifold Fitting Specifications
- Model: X-APKB6M16
- Type: ISO standardized 5-port threaded manifold
- Thread specification: M16×1.5 (external thread)
- Material: Brass with nickel-plated surface
- Seal material: NBR (Nitrile rubber)
- Max operating pressure: 1.0 MPa
- Pressure range: 0.1-1.0 MPa
- Temperature range: -20℃ to 80℃
- Port configuration: 1 input (P), 2 outputs (A/B), 2 exhausts (R/S)
- Flow capacity: 850 L/min (ANR)
- Weight: 120±5g
- Dimensions: 60mm(L) × 30mm(W) × 30mm(H)
- Vibration resistance: ≤10-55Hz, 1.5mm amplitude
- Certification: RoHS compliant
Precision-machined manifold block designed for compact pneumatic circuit integration. Features anti-corrosion nickel plating and leak-proof tapered thread design. The symmetrical port arrangement enables space-efficient valve mounting in multi-cylinder systems. Compatible with most ISO 15407-1 standard valves.
- Modular pneumatic control stations
- Multi-valve assembly in packaging machinery
- Robotic arm end-effector control units
- CNC machine tool clamping systems
- Automated production line sequencing circuits
Installation guidelines:
Apply 12-15Nm torque during installation. Use PTFE tape on threads for optimal sealing.
Maintain minimum 5mm clearance between adjacent manifolds for heat dissipation. Avoid side-loading during valve mounting.
