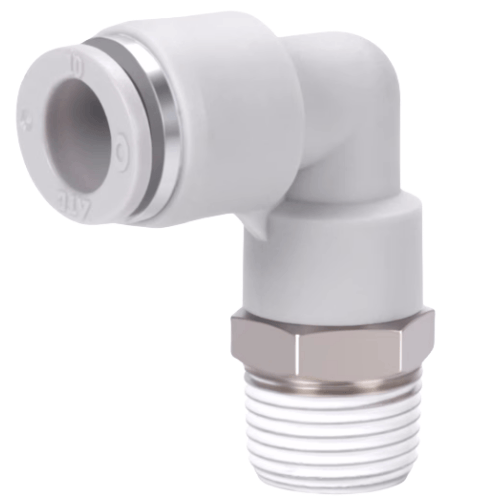

Airtac X-APL L-Thread Elbow Fitting X-APL4M12
AirTAC X-APL L-Type Threaded Elbow Tee X-APL4M12 Technical Details
- Model: X-APL4M12
- Type: L-shaped 2-port elbow tee with male threads
- Thread specification: M12×1.5 (ISO metric fine)
- Material: Lead-free brass (CuZn39Pb3) with nickel plating
- Seal material: NBR (Nitrile) O-rings
- Max working pressure: 1.5 MPa (217 psi)
- Temperature range: -20℃ to 80℃ (-4°F to 176°F)
- Port configuration: G1/8 female thread × M12 male thread
- Surface treatment: Electroless nickel plating (8-12μm)
- Proof pressure: 3.0 MPa (435 psi)
- Weight: 22g ±0.5g
- Dimensions: 40mm (L) × 16mm (W) × 25mm (H)
- Flow coefficient (Cv): 0.8
- Vibration resistance: 10-55Hz, 1.5mm amplitude
- Compliance: RoHS, REACH, ISO 1179-1 standard
Precision-machined L-shaped pneumatic connector featuring 360° rotatable male thread for flexible installation alignment. The nickel-plated brass construction provides corrosion resistance in humid environments, while the double-sealing structure (thread+O-ring) ensures leak-free performance under dynamic pressure conditions.
- Pneumatic cylinder port adapters in automated assembly lines
- Sensor mounting brackets with integrated air passage
- Compact space plumbing in CNC machine tool manifolds
- Modular pneumatic training kits for educational institutions
- Food processing equipment (NBR compatible with food-grade air)
Installation protocol:
Apply 2-3 wraps of PTFE tape on male threads (do not over-tighten).
Use 12-14 N·m torque with a calibrated wrench. Rotate elbow joint
before final tightening to optimize tubing routing. Test with
0.8 MPa air pressure and soap solution post-installation.
| Property | Property Value |
|---|---|
| sku | X-APL4M12 |
