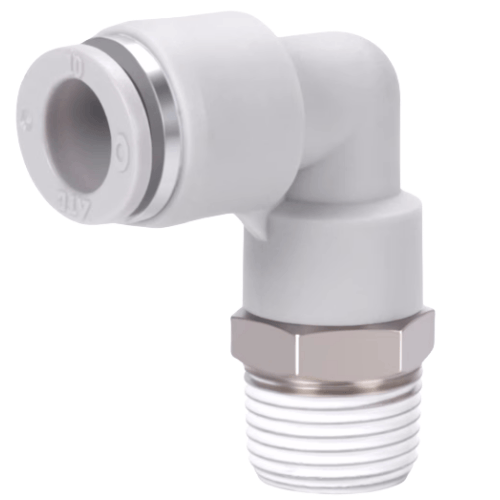

Airtac X-APL L-Thread Elbow Fitting X-APL4M8
AirTAC X-APL L-Type Thread Tee Connector X-APL4M8 Full Specifications
- Model: X-APL4M8
- Type: L-type metric thread tee connector (male-female)
- Thread standard: ISO 6149 (DIN 3852 compliant)
- Thread size: M8×1.0 (male end) / M8×1.0 (female end)
- Port configuration: 90° angled flow path
- Material: Nickel-plated brass (CuZn39Pb3)
- Surface hardness: ≥HV200
- Operating pressure: 0.05-1.0 MPa (7-145 psi)
- Burst pressure: ≥3.0 MPa (435 psi)
- Temperature range: -20℃ to 120℃ (static) / -5℃ to 80℃ (dynamic)
- Seal type: Embedded O-ring (NBR standard)
- Weight: 14.8±0.5g
- Dimensions: 30mm(L) × 18mm(W) × 18mm(H)
- Port-to-port distance: 16.5mm center spacing
- Hex size: 14mm wrench flat
Precision-machined tee connector with corrosion-resistant nickel plating, designed for compact pneumatic circuit branching. Features dual-purpose L-type ports enabling space-efficient 90° flow direction changes. The M8×1.0 parallel threads ensure vibration-resistant connections with industrial standard components.
- Modular pneumatic manifold assemblies
- Robotic end-effector air distribution
- CNC machine tool coolant line junctions
- Medical device pneumatic control units
- Food processing equipment air networks
Installation protocol:
Apply 1.5-2 wraps of PTFE tape on male threads (clockwise winding).
Tighten to 10-12 N·m torque using crowfoot wrench. Avoid cross-threading
by hand-starting 3 full rotations before final tightening.
| Property | Property Value |
|---|---|
| sku | X-APL4M8 |
