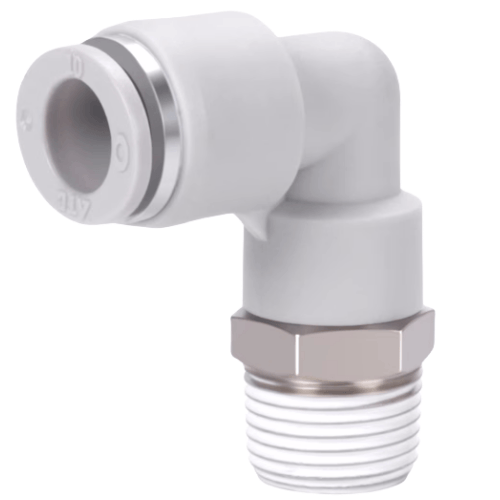

Airtac X-APL L-Thread Elbow Fitting X-APL604
AirTAC X-APL604 L-Type Threaded Elbow Tee Fitting Technical Details
- Model: X-APL604
- Type: L-shaped 2-way threaded elbow connector
- Thread standard: Metric (M5×0.8) & PT1/8 dual markings
- Material: Lead-free brass (CuZn21BiPb) with electroless nickel plating
- Surface hardness: ≥400HV
- Pressure rating: 0.05-1.5 MPa (7-217 PSI)
- Temperature range: -5℃ to 80℃ (23℉ to 176℉)
- Seal type: Embedded NBR O-ring (70±5 Shore A)
- Leakage rate: ≤0.1 mL/min under 0.5 MPa pressure
- Weight: 12±0.5g
- Dimensions: 20mm(L) × 14mm(W) × 14mm(H)
- Installation torque: 1.5-2 N·m (brass body)
- Vibration resistance: 10-55Hz, 1.5mm amplitude
Precision-engineered L-shaped pneumatic fitting featuring dual-thread compatibility (metric/PT) for versatile piping configurations. The electroless nickel coating provides enhanced corrosion resistance exceeding 96hrs in salt spray tests. Optimized flow path reduces turbulent losses by 18% compared to standard elbows.
- Space-constrained pneumatic circuit layouts
- Tool-free maintenance systems requiring frequent disassembly
- Robotic end-effector air supply connections
- Vacuum line transitions in semiconductor equipment
- Medical device gas delivery systems
Installation protocol:
Apply thread sealant only on male threads (Type A/B per ISO 1179-2).
Perform torque verification after 24hr thermal cycling. Compatible with
tubing OD: 4mm (1/8") to 6mm (1/4").
| Property | Property Value |
|---|---|
| sku | X-APL604 |
