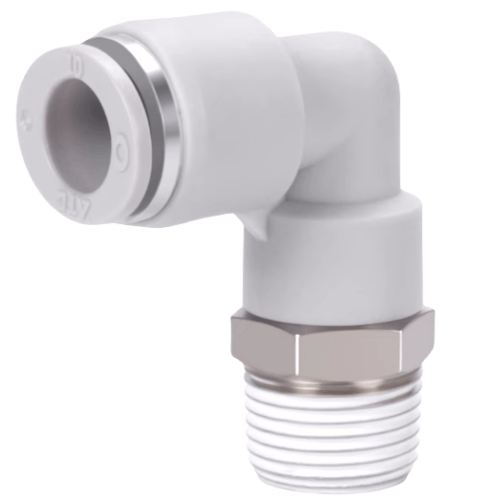

Airtac X-APL L-Thread Elbow Fitting X-APL6M16
AirTAC X-APL6M16 L-Shaped Threaded Tee Connector Specifications
- Model: X-APL6M16 (L-type thread tee)
- Type: Pneumatic L-shaped metric threaded connector
- Material: Brass with nickel-plated finish
- Thread specification: M16×1.5 external thread (male)
- Port configuration: 2-way tee with equal diameter ports
- Compatible tube OD: 6mm (9/32") pneumatic tubing
- Max working pressure: 1.5 MPa (217 psi)
- Temperature range: -20℃ to 80℃ (continuous)
- Proof pressure: 3.0 MPa
- Burst pressure: ≥6.0 MPa
- Weight: 48g ±2g
- Dimensions:
- Body length: 34mm
- Thread length: 13mm
- Hex size: 19mm spanner flat
- Overall height: 28mm (from base to top port)
- Seal material: NBR (standard) / FKM available (optional)
- Vibration resistance: 10-2000Hz, 15g acceleration
Precision-engineered L-shaped flow divider with corrosion-resistant construction, designed for compact pneumatic systems requiring right-angle branching. Features rolled threads for improved fatigue resistance and dual O-ring grooves for leak-proof sealing. Compatible with ISO 8434-1/DIN 2353 standards.
- Branch line connections in robotic gripper assemblies
- Space-constrained pneumatic control panels
- Modular automation equipment manifolds
- Compressed air distribution in CNC machinery
- Vacuum system plumbing for packaging lines
Installation guidelines:
Apply thread sealant (PTFE tape or liquid seal) on male threads.
Tighten to 25-30 N·m torque using backup wrench on hex flats.
Avoid overtightening to prevent port deformation.
Perform pressure test at 1.25× working pressure after installation.
| Property | Property Value |
|---|---|
| sku | X-APL6M16 |
