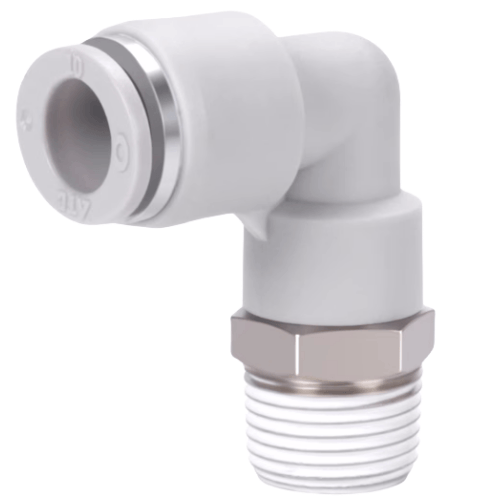

Airtac X-APL L-Thread Elbow Fitting X-APL6M5
AirTAC X-APL6M5 L-Type Threaded Elbow Fitting Specifications
- Model: X-APL6M5 (L-Type Elbow Thread Tee)
- Thread Standard: Metric fine thread M5×0.8
- Material: Brass (CuZn39Pb3) with nickel plating
- Operating Pressure: 0.5-1.5 MPa (7-217 PSI)
- Temperature Range: -20℃ to 80℃ (-4°F to 176°F)
- Seal Material: NBR (Nitrile Butadiene Rubber)
- Port Configuration: Female thread (M5) × 2 ports + Branch port
- Surface Roughness: Ra ≤1.6μm (internal flow path)
- Weight: 8g ±0.5g
- Dimensions: 20mm(L) × 16mm(W) × 16mm(H)
- Proof Pressure: 2.25 MPa (326 PSI)
- Leakage Rate: ≤3 bubbles/min (ISO 6952 test standard)
- Certification: RoHS compliant, ISO 9001:2015
- Packaging: 50 pcs/plastic box
Precision-engineered L-shaped pneumatic connector featuring triple-seal structure (thread seal, O-ring seal, and metal-to-metal contact). The 90° elbow design optimizes space utilization in compact pneumatic systems. Nickel-plated surface provides corrosion resistance in humid environments. Compatible with air, inert gases, and vacuum applications.
- Miniature pneumatic circuit branching in robotics
- Compressed air distribution in dental equipment
- Vacuum line connections for semiconductor handling
- Instrumentation gas lines in analytical devices
- Modular pneumatic system prototyping
Installation guidelines:
Apply 1.5-2 wraps of PTFE tape on male threads. Tighten to 0.7-1.2 N·m torque.
Avoid over-tightening which may deform O-ring groove. Recommended installation
sequence: hand-tighten plus 1/4 turn with wrench.
