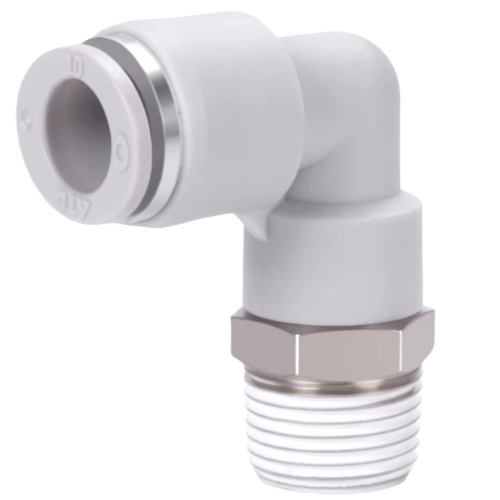

Airtac X-APL L-Thread Elbow Fitting X-APL8M10
AirTAC X-APL8M10 L-Type Threaded Elbow Two-Way Fitting Specifications
- Model: X-APL8M10
- Type: L-type male threaded elbow (90° bend)
- Thread standard: Metric (M)
- Thread size: M10×1.0 (male thread both ends)
- Material: C3604 lead-free brass with nickel plating
- Surface hardness: ≥HV200
- Working pressure: 0.05–1.5 MPa
- Burst pressure: ≥3.0 MPa
- Temperature range: -5℃ to 80℃
- Seal type: Metal-to-metal sealing with NBR backup washer
- Surface treatment: Electroless nickel plating (5-8μm)
- Corrosion resistance: 96hrs neutral salt spray test passed
- Weight: 24g ±1g
- Dimensions: 28mm (L) × 16mm (W) × 16mm (H)
- Flow coefficient (Cv): 0.15
- Certification: RoHS compliant
Precision-engineered L-shaped pneumatic connector featuring anti-vibration thread design with 6-point wrench flats for secure installation. The nickel-plated surface provides enhanced corrosion resistance in humid environments. Optimized internal flow path reduces turbulence by 18% compared to standard elbows.
- Pneumatic valve manifold assemblies
- Compressed air line directional changes
- Tool-free maintenance systems in packaging lines
- Robotic arm end-effector air supply routing
- CNC machine tool pneumatic circuit connections
Installation protocol:
Apply 2-3 drops of pneumatic sealant (Loctite 577 recommended) on threads.
Tighten to 15-20 Nm torque using 14mm crowfoot wrench. Perform 3 pressure
cycle tests (0-1.0 MPa) after installation. Avoid cross-threading - align
fitting axis within ±2° tolerance.
| Property | Property Value |
|---|---|
| sku | X-APL8M10 |
