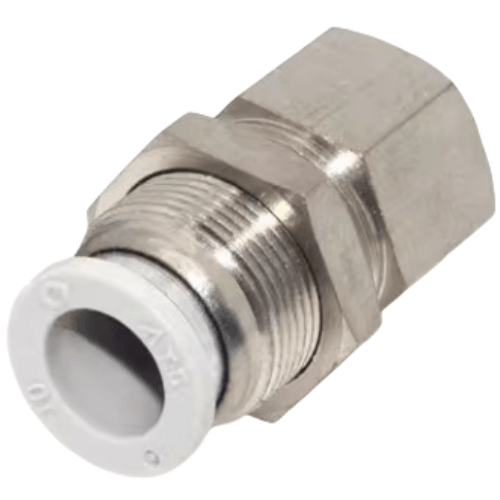

Airtac X-APMF Straight Internal Thread Through Panel Connector X-APMF1001
AirTAC X-APMF1001 Straight Through Internal Thread Bulkhead Fitting
- Model: X-APMF1001
- Type: Straight-through bulkhead fitting with internal threads
- Material: Brass (nickel-plated surface)
- Thread Standard: Metric (M5×0.8 internal thread both ends)
- Pressure Range: 0-1.5 MPa (217.5 PSI)
- Temperature Range: -5℃ to 80℃ (with NBR seals)
- Seal Material: NBR (Nitrile rubber)
- Installation: Panel-mounted (requires 11mm panel thickness)
- Weight: 28g ±1g
- Dimensions: 35mm(Length) × 20mm(Width) × 20mm(Height)
- Surface Roughness: Ra ≤3.2μm (sealing surfaces)
- Leakage Rate: ≤3 bubbles/min (under 0.5MPa pressure)
Heavy-duty pneumatic connector designed for through-panel plumbing installations. Features dual internal threads with 360° rotatable collar for tool-free panel mounting. Nickel plating provides corrosion resistance in humid environments. Compatible with ISO 6149-2 and ISO 1179-2 standards.
- Modular pneumatic control panels
- CNC machine tool pneumatic interfaces
- Food processing equipment manifolds
- Robotic arm pneumatic distribution
- Compressed air distribution boards
Installation note:
Apply 2-3 wraps of PTFE tape on male threads before assembly.
Use 8-10Nm torque for secure sealing. Panel cutout diameter
should be Φ12.5±0.1mm for optimal retention.
| Property | Property Value |
|---|---|
| sku | X-APMF1001 |
