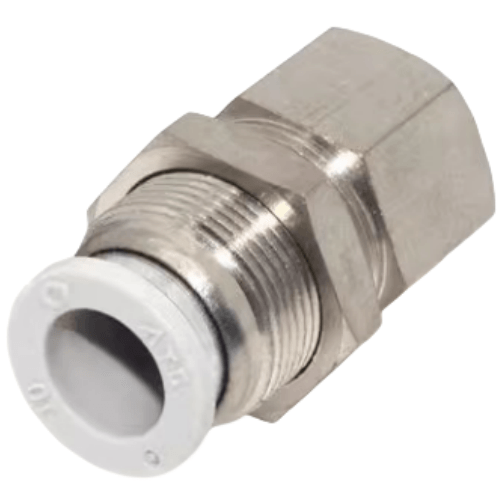

Airtac X-APMF Straight Internal Thread Through Panel Connector X-APMF1004
AirTAC X-APMF1004 Straight Threaded Bulkhead Fitting Specifications
- Model: X-APMF1004
- Type: Straight-through internal thread bulkhead fitting
- Thread Standard: G1/8 (ISO228-1 compliant)
- Material: Nickel-plated brass body, EPDM seals
- Pressure Range: 0.05-1.0 MPa
- Temperature Range: -20℃ to 120℃ (continuous use)
- Burst Pressure: ≥3.0 MPa
- Surface Treatment: Electroless nickel plating (8-12μm)
- Torque Resistance: 12-15 N·m installation torque
- Weight: 28g ±1g
- Dimensions: 20mm(OD) × 34mm(L) × 20mm(ID collar)
- Fluid Compatibility: Compressed air, inert gases, water (non-corrosive media)
- IP Rating: IP54 (when properly installed)
A corrosion-resistant bulkhead connection solution featuring dual-seal structure with primary metal-to-metal thread engagement and secondary O-ring sealing. The stepped collar design prevents overtightening during panel installation. Precision-machined threads ensure leak-free transitions between pneumatic components through panels up to 3mm thick.
- Control cabinet pneumatic passthroughs
- Modular pneumatic manifold systems
- CNC machine tool air line distribution
- Automated test equipment panel mounting
- Semiconductor fab equipment gas lines
- Packaging machine pneumatic interface panels
Installation protocol:
Apply 1.5-2 wraps of PTFE tape on male threads (clockwise wrap direction).
Hand-tighten plus 1/4 turn with wrench. Maximum panel thickness: 3mm.
Use support bracket for vibration-prone installations.
| Property | Property Value |
|---|---|
| sku | X-APMF1004 |
