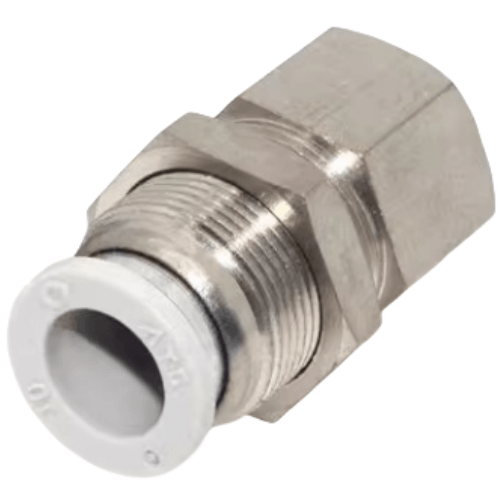

Airtac X-APMF Straight Internal Thread Through Panel Connector X-APMF602
AirTAC X-APMF602 Bulkhead Fitting - Straight Threaded Through Panel Specifications
- Model: X-APMF602
- Type: Straight thread through-panel bulkhead fitting (female thread both ends)
- Thread standard: G1/8 (BSPP) internal threads
- Material: Brass with nickel-plated finish
- Pressure rating: 0.05–1.5 MPa
- Temperature range: -20℃ to 80℃
- Seal material: NBR (Nitrile) O-rings
- IP rating: IP40 (panel-mounted configuration)
- Mounting style: Dual hex nuts for panel retention (included)
- Weight: 120g ±5% (including mounting nuts)
- Dimensions: 22mm (OD hex) × 32mm (total length with nuts)
- Panel thickness compatibility: 1–10mm
- Torque specification: 2.5–3.5 N·m during installation
Robust through-panel pneumatic connector designed for permanent installations requiring panel penetration. Features dual sealing surfaces with corrosion-resistant plating, ideal for creating leak-free transitions between pneumatic components across machine panels or bulkheads. Includes anti-rotation hex design for tool-assisted tightening.
- Machine tool pneumatic cabinet penetrations
- Compressed air distribution panels
- Industrial robot arm pneumatic pass-throughs
- Clean room equipment air line interfaces
- Mobile hydraulic/pneumatic hybrid systems
Installation protocol:
Use two wrenches simultaneously - one to hold the stationary nut and the other to tighten the locking nut.
Apply thread sealant only on male threads, not on through-body connections. Maximum 3 full rotations after hand-tight.
| Property | Property Value |
|---|---|
| sku | X-APMF602 |
