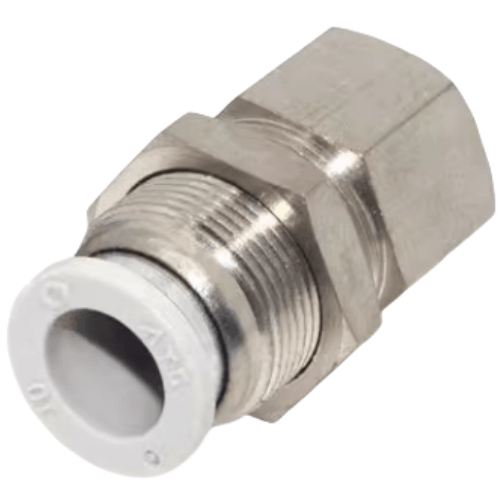

Airtac X-APMF Straight Internal Thread Through Panel Connector X-APMF801
AirTAC X-APMF801 Straight Threaded Bulkhead Fitting Specifications
- Model: X-APMF801
- Type: Through-panel straight threaded bulkhead fitting (female thread both ends)
- Thread standard: BSPP (G) / NPT optional
- Port size: G1/8 (1/8" BSPP) / Equivalent to ISO 228-1
- Material: Brass CW617N (Nickel-plated) / Stainless steel 303 optional
- Seal material: NBR (Standard) / FKM (Fluorocarbon) optional
- Pressure rating: 0-1.0 MPa (145 psi)
- Temperature range: -20℃ to 80℃ (NBR seals) / -20℃ to 150℃ (FKM seals)
- Torque limit: 1.5-2.0 N·m (Installation torque)
- Weight: 28g ±1g (Brass version)
- Dimensions: 32mm(Total Length) × 12mm(Hex Size) × 8mm(Tube OD Pass-through)
- Panel thickness range: 1-5mm (Recommended mounting panel)
- Certification: RoHS compliant
Dual-sealed bulkhead connector designed for permanent panel mounting in pneumatic systems. Features 360° rotatable collar for easy alignment during assembly. The nickel-plated brass construction provides corrosion resistance in humid environments. Includes integrated O-ring groove for leak-proof panel sealing.
- Modular pneumatic control cabinets
- CNC machine tool pneumatic interfaces
- Food processing equipment with washdown requirements
- Robotic arm pneumatic circuit passthroughs
- Compressed air distribution panels
Installation protocol:
Use backup wrench on hex flats during tightening. Apply thread sealant to male threads only.
Maximum 180° rotation after O-ring contacts panel surface. For stainless steel version,
apply anti-seize compound to threads.
