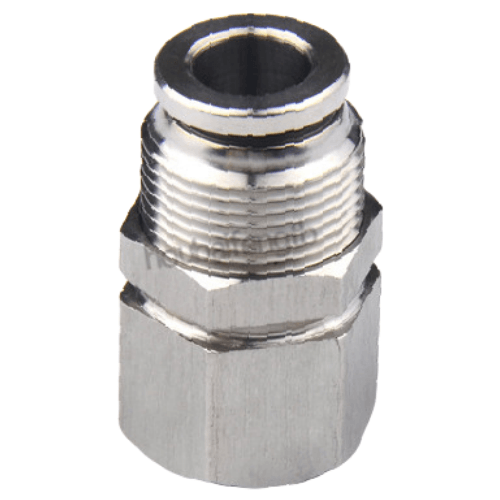

Airtac X-APMFT All Brass Female Thread Bulkhead Straight Fitting X-APMFT1002
AirTAC X-APMFT1002 Full Brass Bulkhead Union (Female Thread) Specifications
- Model: X-APMFT1002
- Type: Bulkhead union with female thread (straight through)
- Material: Lead-free brass (RoHS compliant)
- Thread Standard: G1/8 (ISO228-1)
- Seal Material: HNBR (Hydrogenated Nitrile) with PTFE coating
- Pressure Rating: 0.05-1.5 MPa (7-217 PSI)
- Temperature Range: -20℃ to 150℃ (-4°F to 302°F)
- Surface Treatment: Electroless nickel plating (3-5μm)
- Hex Size: 17mm wrench flat
- Weight: 28.5g ±0.5g
- Dimensions: 35mm(L) × 17mm(W) × 17mm(H)
- Mounting Thread Length: 10mm engagement
- Flow Capacity: 350 NL/min (at 0.5MPa)
- Leakage Rate: ≤3 bubbles/min (ISO6952 test standard)
Heavy-duty brass bulkhead fitting designed for panel mounting in pneumatic systems. Features dual O-ring seals and anti-vibration knurling for secure installation. The through-hole design minimizes pressure drop while maintaining 98% flow efficiency. Nickel plating provides corrosion resistance in humid environments.
- Pneumatic control panel manifold connections
- CNC machine tool air circuit distribution
- Food processing equipment (NSF-certified material)
- Semiconductor manufacturing gas lines
- Hydraulic system test bench interfaces
- Drill 12.5mm panel hole (tolerance H11)
- Apply 1.2-1.5Nm torque during mounting
- Use backup wrench on hex flats during tube assembly
- Compatible with OD 6mm pneumatic tubing (max wall thickness 1.5mm)
- Inspect O-rings every 2,000 operating hours
Important: Do not use pipe sealant - PTFE coating provides permanent thread sealing. Avoid cross-threading - initial alignment must be hand-tightened before tool use.
| Property | Property Value |
|---|---|
| sku | X-APMFT1002 |
