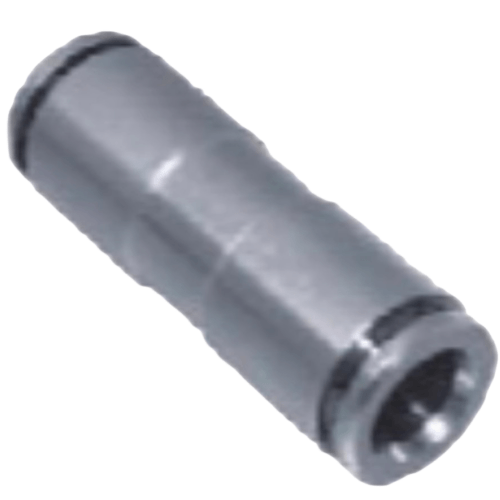

Airtac X-APUT Fitting - Full Copper Straight X-APUT6
AirTAC X-APUT6 Brass Straight Connector Technical Details
- Model: X-APUT6
- Type: Full-brass straight-through push-to-connect fitting
- Material: Lead-free CW617N brass (RoHS compliant)
- Thread Standard: BSPP (G-thread) / NPT optional
- Thread Size: 1/8" (R1/8, NPT1/8 compatible)
- Tube OD Compatibility: 6mm (accepts 5.8-6.2mm range)
- Max Working Pressure: 1.5 MPa (15 bar/217 psi)
- Burst Pressure: ≥4.5 MPa
- Temperature Range: -20℃ to 120℃ (continuous use)
- Seal Material: HNBR O-ring (oil & ozone resistant)
- Surface Treatment: Electroless nickel plating (8-12μm)
- Weight: 52g ±2g
- Dimensions: 34mm(L) × 18mm(W) × 18mm(H)
- Vibration Resistance: 10-2000Hz, 20g acceleration
- IP Rating: IP54 (dust protected, splash resistant)
Heavy-duty pneumatic connector featuring zero-leak push-lock mechanism with 360° rotatable collar. Precision-machined internal flow path ensures minimal pressure drop (ΔP <0.02MPa @1MPa). Includes integrated strain relief and anti-vibration teeth for secure tubing retention. Meets ISO 14743 and JIS B8381 standards.
- High-cycle pneumatic cylinder installations
- Lubricated air line connections in CNC machinery
- Vacuum system manifolds requiring rotation capability
- Mobile hydraulic equipment with thermal cycling demands
- Corrosive environments (chemical plants, marine applications)
Installation protocol:
Cut tubing square with dedicated cutter, deburr thoroughly.
Insert until "double-click" engagement. For NPT threads,
apply 2-3 wraps of PTFE tape clockwise. Torque limit: 15-18 N·m.
| Property | Property Value |
|---|---|
| sku | X-APUT6 |
