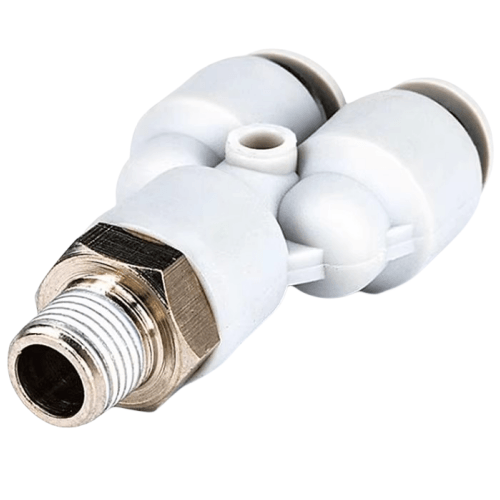

Airtac X-APX Adapter - Y-Type Threaded Tee X-APX4M10
AirTAC X-APX4M10 Y-Type Threaded Tee Fitting Technical Details
- Model: X-APX4M10
- Type: Y-shaped triple connection (equal tee)
- Thread standard: Metric fine thread (M10×1.5)
- Material: Brass (CuZn39Pb3) with nickel plating
- Seal type: Integrated NBR O-ring
- Pressure range: 0.05-1.0 MPa (7-145 psi)
- Temperature range: -20℃ to 80℃ (continuous operation)
- Fluid compatibility: Compressed air, inert gases
- Surface hardness: ≥HV200
- Anti-corrosion: 96hrs neutral salt spray test qualified
- Weight: 28±2 grams
- Dimensions: 38mm(L) × 24mm(W) × 24mm(H)
- Certifications: RoHS compliant, REACH SVHC-free
Precision-machined flow distribution component featuring 120° branch geometry for balanced pneumatic circuits. The electroless nickel plating provides enhanced wear resistance against repeated tool connections. Internal flow channels are deburred to ISO 8573-1 class 3 cleanliness standards.
- Modular pneumatic manifolds in robotics
- Plastic injection molding machine air circuits
- Multi-station pneumatic tool distribution
- Laboratory gas chromatography systems
- CNC machine tool clamp synchronization
Installation protocol:
Apply 1.5-2 wraps of PTFE tape on male threads (Do NOT over-tighten).
Maximum recommended torque: 12N·m. Perform leak test at 0.6MPa
after installation using soap bubble method.
- Works with AirTAC APX/APPX/AMP series fittings
- Compatible with ISO 1179-2 and DIN 3852-E metric connectors
- Optimal performance with 8-10mm OD polyurethane tubing
| Property | Property Value |
|---|---|
| sku | X-APX4M10 |
