Airtac X-ASCT Connector - Full Brass Exhaust Throttle Type X-ASCT1003
AirTAC X-ASCT1003 Full Copper Exhaust Throttle Fitting Specifications
- Model: X-ASCT1003
- Type: Adjustable exhaust throttle type (unidirectional flow control)
- Body material: C3604 lead-free brass (CuZn39Pb3)
- Seal material: NBR oil-resistant rubber
- Thread standard: Metric M5×0.8 (male thread)
- Port size: Ø4mm pneumatic tubing compatibility
- Operating pressure: 0.05–1.0 MPa
- Temperature range: -20℃ to 120℃
- Flow coefficient (Cv): 0.12
- Adjustment range: 1/4 turn to full closure
- Weight: 35g ±2g
- Dimensions: 25mm(L) × 20mm(W) × 15mm(H)
- Surface treatment: Electroplated nickel layer (5-8μm)
- Vibration resistance: 10–55Hz, 1.5mm amplitude
- Certification: RoHS compliant

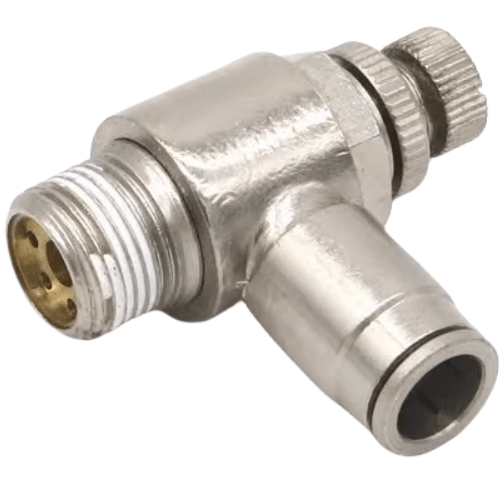

Precision-engineered throttle fitting with integrated check valve functionality, featuring a knurled brass adjustment knob for smooth airflow regulation. The tapered needle valve design enables micro-adjustment of exhaust airflow rates (0.3–15 L/min) while preventing reverse flow. Corrosion-resistant construction with dual O-ring seals ensures leak-free operation in humid environments.
- Speed control of pneumatic cylinders in pick-and-place systems
- Damping adjustment for shock absorbers in automation equipment
- Exhaust flow optimization in vacuum generators
- Precision airbrush pressure regulation systems
- Medical device pneumatic circuit tuning
Installation guidelines:
Install with arrow direction aligned to exhaust flow path. For optimal performance:
- Apply 1.2–1.5 N·m torque during assembly
- Use PTFE tape on male threads for air-tight sealing
- Perform initial calibration by rotating knob from full close to open position 5 times
| Property | Property Value |
|---|---|
| sku | X-ASCT1003 |
