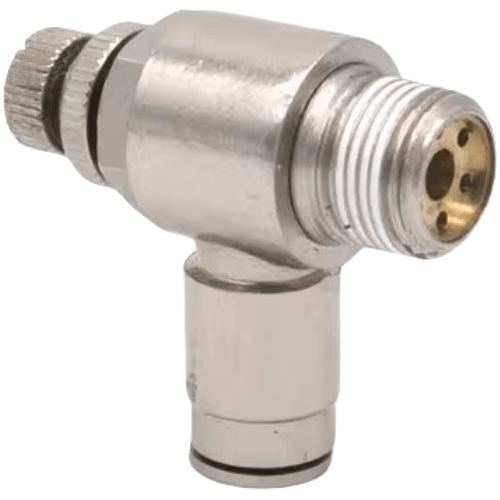

Airtac X-ASCT Connector - Full Brass Exhaust Throttle Type X-ASCT602
AirTAC X-ASCT602 Full Brass Exhaust Throttle Type Fitting Specifications
- Model: X-ASCT602
- Type: Full copper exhaust throttle connector
- Port size: PT1/8 (G1/8 equivalent)
- Thread standard: ISO 228 (BSPP)
- Material: H62 brass body with chrome plating
- Throttle adjustment range: 0.1-1.5 L/min (air flow)
- Max working pressure: 1.0 MPa
- Temperature range: -5℃ to 120℃
- Seal material: NBR (Nitrile rubber)
- Installation torque: 1.2-1.5 N·m
- Vibration resistance: 10-55 Hz (1.5mm amplitude)
- Weight: 55g ±2g
- Dimensions: 28mm(L) × 20mm(W) × 20mm(H)
- Surface roughness: Ra ≤3.2μm
- Pressure drop: ≤0.02 MPa at 0.5 MPa supply
Precision-engineered brass throttle connector featuring dual-stage sealing (metal-to-metal primary seal + NBR secondary seal). The counter-clockwise rotating adjustment knob provides 240° of fine flow control with positive click stops. Includes integrated dust cap and anti-vibration o-ring. Compatible with ISO 8573-1:2010 [4:4:3] class air quality.
- Cylinder speed regulation in pneumatic actuators
- Exhaust flow control for SMC/ Festo-type pneumatic systems
- Noise reduction in automated packaging lines
- Precision air brake modulation
- Laboratory pneumatic tool calibration
Installation protocol:
Apply Loctite 577 thread sealant (or equivalent) on male threads.
Tighten until the hex flats are oriented vertically for adjustment access.
Perform flow calibration at 0.5 MPa using 3-cycle adjustment process.
| Property | Property Value |
|---|---|
| sku | X-ASCT602 |
