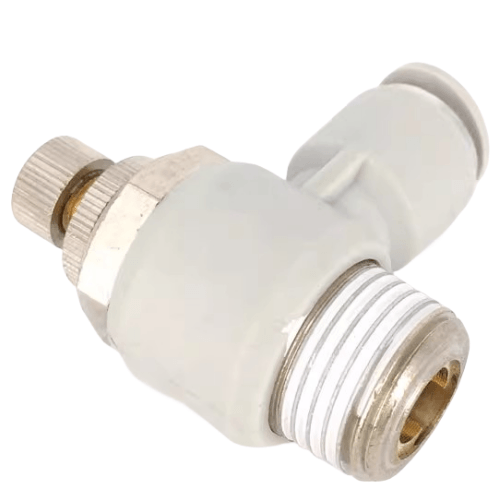

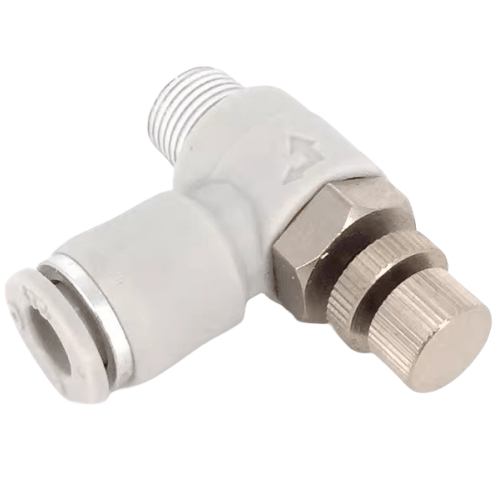

Airtac X-ASL Adapter (L-Type) Restricted Port X-ASL1003
AirTAC X-ASL(L) Limit Insertion Joint X-ASL1003 Technical Details
- Model: X-ASL1003 (L-Type)
- Type: Restricted insertion L-shaped pneumatic fitting
- Material: Lead-free brass (CuZn21Si3P) with nickel plating
- Thread specifications: M5×0.8 female thread (both ports)
- Max working pressure: 1.5 MPa (217 psi)
- Temperature range: -5℃ to 100℃ (with FKM seals)
- Weight: 18.5±0.3g
- Dimensions: 25.8mm(L) × 15.2mm(W) × 16.4mm(H)
- Seal material: Standard NBR, optional FKM/Viton
- Insertion force: ≤35N (with ø4mm PU tube)
- Retention force: ≥60N (axial pull-out resistance)
- Vibration resistance: 10-55Hz, 1.5mm amplitude
- IP rating: IP40 (protected against tool access)
- Compliance: RoHS 2.0, REACH SVHC
Precision-engineered L-shaped pneumatic connector featuring dual-stage retention mechanism with visual insertion confirmation window. The anti-leak design incorporates a 360° sealing surface and over-molded O-ring. Optimized flow path reduces turbulence (Cv≈0.08). Compatible with PU, NY, and TPU tubing (ø4-6mm).
- Robotic end-effector pneumatic tooling
- CNC machine tool cooling line connections
- Semiconductor wafer handling equipment
- High-cycle packaging machine actuators
- Mobile hydraulic system sensor lines
Installation protocol:
Insert tubing until audible click (max depth 18mm). Rotate collar 30°
clockwise for secondary lock. For maintenance, depress blue release collar
while gently twisting tube counterclockwise. Avoid silicone-based lubricants.
