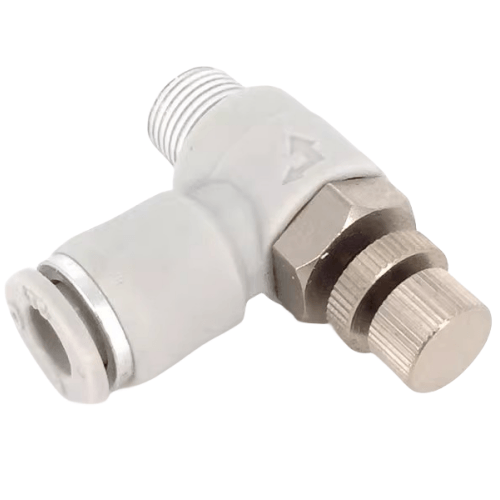

Airtac X-ASL Adapter (L-Type) Restricted Port X-ASL602B
AirTAC X-ASL602B Push-in Fitting (L-Shape Restricted Type) Full Specifications
- Model: X-ASL602B
- Type: L-shaped 90° push-in restricted type
- Material: Brass (nickel-plated surface)
- Seal material: NBR/FKM optional
- Port size: PT1/8 (G1/8 equivalent)
- Tube compatibility: Ø6mm outer diameter polyurethane/nylon tubing
- Operating pressure: 0.05–0.8 MPa
- Temperature range: -20℃ to 80℃ (NBR) / -5℃ to 150℃ (FKM)
- Thread engagement depth: 10±1mm
- Insertion force: ≤35N
- Extraction force: With release ring (requires tool for disconnection)
- Vibration resistance: 10–55Hz, 1.5mm amplitude
- Weight: 24g ±0.5g
- Dimensions: 30mm(L) × 20mm(W) × 20mm(H)
- IP rating: IP40 (protected against 1mm+ particles)
- Certifications: RoHS compliant, ISO 12100 safety standard
High-security L-shaped pneumatic connector featuring a patented anti-disengagement design with dual-lock mechanism. The chrome-plated brass body provides 5000+ cycle durability, while the color-coded release collar prevents accidental tube removal. Includes integrated O-ring groove for positive sealing (O-ring pre-installed).
- Robotic arm pneumatic circuits requiring vibration resistance
- Modular pneumatic systems with space-constrained layouts
- High-cycle automation equipment needing tool-free maintenance
- Cleanroom applications (FKM seal version)
- Semiconductor manufacturing pneumatic controls
Installation protocol:
Cut tubing square (max 0.5° angle tolerance), insert fully until "click" engagement.
For disassembly: Simultaneously press gray release collar while pulling tubing.
Torque limit: 1.2–1.5N·m during threaded port installation.
| Property | Property Value |
|---|---|
| sku | X-ASL602B |
