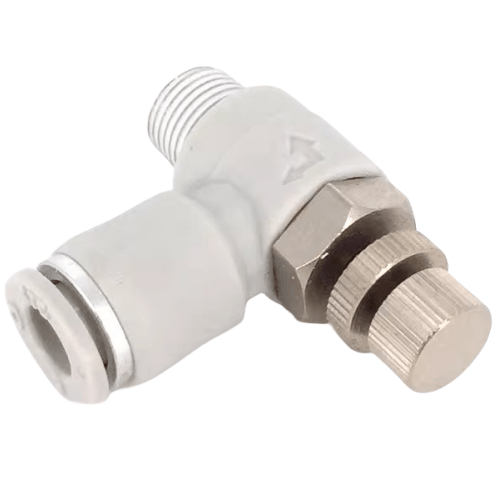

Airtac X-ASL Adapter (L-Type) Restricted Port X-ASL603
AirTAC X-ASL603-(L) Limit Insertion Type L-Connector Specifications
- Model: X-ASL603-(L)
- Type: Limit insertion L-shaped push-in fitting (metal body)
- Thread specification: M5×0.8 (metric thread)
- Port size: Ø4mm (tube OD)
- Material: Brass body with nickel plating + PPS resin sleeve
- Operating pressure: 0.05–1.0 MPa
- Temperature range: -5℃ to 90℃ (no icing)
- Seal material: NBR (nitrile) O-ring
- Insertion force: ≤35N (with 4mm OD tube)
- Extraction force: 15-45N (tube removal force)
- Vibration resistance: 10-55Hz, 1.5mm amplitude
- Weight: 8.5g ±0.3g
- Dimensions: 22mm(L) × 16mm(W) × 22mm(H)
- Certification: RoHS compliant
Precision-engineered L-shaped pneumatic connector featuring a unique dual-lock mechanism with visual insertion confirmation window. The corrosion-resistant nickel-plated brass construction ensures durability in humid environments, while the 30° swivel capability allows flexible tube routing. Includes integrated dust cap for port protection.
- High-vibration pneumatic systems (robotic arms/AGV vehicles)
- Space-constrained control cabinet piping
- Modular pneumatic circuit prototyping
- Cleanroom-compatible equipment (low particle generation)
- Medical device gas line connections
Installation protocol:
Cut tube ends square (90°±2°) using dedicated cutter. Insert until audible click
(2-stage locking). Test pull-out resistance (>15N) after installation.
Max allowable tube bend radius: 25mm.
| Property | Property Value |
|---|---|
| sku | X-ASL603 |
