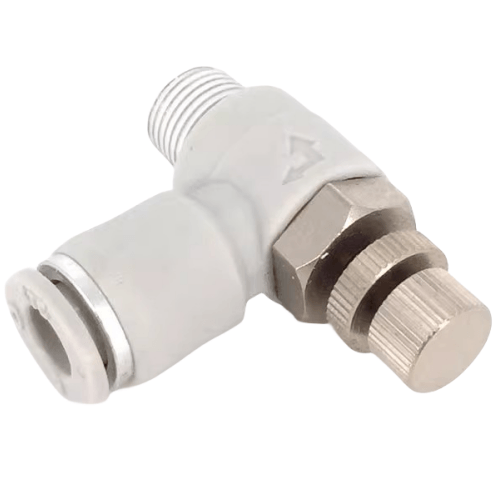

Airtac X-ASL Adapter (L-Type) Restricted Port X-ASL801
AirTAC X-ASL801-(L) Limit Insertion Fitting Specifications
- Model: X-ASL801-(L)
- Type: L-shaped restrictor fitting (push-in limited)
- Thread standard: BSPP (G thread)
- Port size: 1/8" (M5×0.8 optional)
- Material: Lead-free brass (CuZn21Bi3-P)
- Surface treatment: Electroless nickel plating (5-8μm)
- Operating pressure: 0.05-1.5 MPa
- Temperature range: -20℃ to 80℃
- Seal material: NBR (Nitrile rubber)
- Insertion force: ≤50N
- Retention force: ≥40N
- Vibration resistance: 10-55Hz, 1.5mm amplitude
- Weight: 28g ±1g
- Dimensions: 24mm(L) × 19mm(W) × 19mm(H)
- Certification: RoHS compliant
Precision-engineered L-shaped pneumatic connector with patented anti-disengagement design, featuring dual-stage tube retention for enhanced safety in high-vibration environments. The internal flow channel is polished to Ra0.8μm for optimized airflow (Cv value: 0.12). Includes integrated dust cap with IP54 protection when closed.
- Robotic arm pneumatic circuits requiring tight space routing
- Semiconductor manufacturing equipment (cleanroom compatible)
- Medical device pneumatic systems (ISO 13485 compliant)
- High-cycle packaging machinery with frequent tube changes
- Mobile hydraulic platforms with shock/vibration exposure
Installation protocol:
Use tube cutter for clean perpendicular cuts. Insert tubing until audible click (≥15mm insertion depth).
For maintenance: Depress stainless steel collet fully before removal. Max reconnection cycles: 50 times.
| Property | Property Value |
|---|---|
| sku | X-ASL801 |
