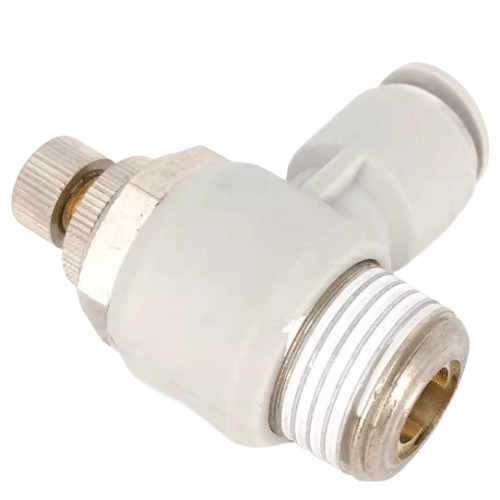

Airtac X-ASL Adapter (L-Type) Restricted Port X-ASL804
AirTAC X-ASL804 Limit-Entry L-Type Connector Technical Details
- Model: X-ASL804-(L)
- Type: Limit-entry L-shaped push-to-connect fitting
- Material: Nickel-plated brass body with PPS collar
- Thread specification: 1/4" NPT (BSPP optional)
- Tube compatibility: Ø8mm (5/16") OD pneumatic tubing
- Max working pressure: 1.0 MPa (145 psi)
- Pressure range: 0.05-1.0 MPa
- Temperature range: -20℃ to 80℃ (-4°F to 176°F)
- Seal material: HNBR (hydrogenated nitrile)
- Anti-rotation design: 15° swivel tolerance
- Weight: 82g (2.89 oz)
- Dimensions: 30mm (L) × 28mm (W) × 38mm (H)
- Port-to-port axis: 90° right-angle configuration
- Insertion force: ≤45N (with lubrication)
- Vibration resistance: 10-2000Hz, 20G acceleration
Engineered for secure tubing retention in confined spaces, this L-shaped connector features a positive-lock mechanism requiring 6.5mm tube insertion depth verification. The asymmetrical collar design prevents accidental disengagement while allowing single-tool maintenance access. Internal flow path optimized for minimal turbulence (Cv=0.85).
- Robotic arm pneumatic gripper installations
- CNC machine tool coolant line junctions
- Semiconductor wafer handling equipment
- Packaging line pneumatic diverter valves
- Electric vehicle battery cooling systems
Installation protocol:
Apply 2-3 drops of silicone-based lubricant (ISO VG10) on tube ends before insertion.
Rotate collar 45° clockwise until audible click confirms positive engagement.
Avoid overtightening - maximum hand torque 1.2N·m.
| Property | Property Value |
|---|---|
| sku | X-ASL804 |
