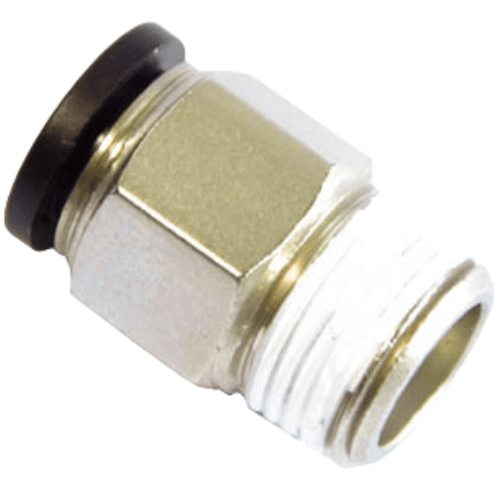

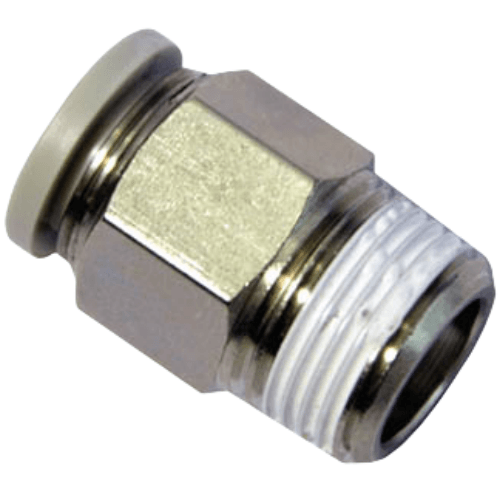

Airtac X-EPC Threaded Straight Adapter X-EPC4M10
AirTAC X-EPC4M10 Threaded Straight Fitting Technical Details
- Model: X-EPC4M10
- Type: Double-ended male threaded straight connector
- Material: Nickel-plated brass (Stainless steel variant available as X-EPC4M10-SS)
- Thread Specification: M10×1.0 metric fine thread (ISO 6149 compliant)
- Port Configuration: M10×1.0 (Male) × M10×1.0 (Male)
- Tube OD Compatibility: 4mm (5/32") pneumatic tubing
- Max Working Pressure: 1.5 MPa (217 psi)
- Temperature Range: -5℃ to 80℃ (23℉ to 176℉)
- Seal Material: HNBR (Hydrogenated Nitrile) with PTFE backup ring
- Surface Treatment: Electroless nickel plating (3-5μm thickness)
- Vibration Resistance: ≤10Hz @ 2.5mm amplitude
- Weight: 19.8g ±0.5g
- Dimensions: 30mm(L) × 14mm(W) × 14mm(H) (Hex width: 14mm, Total length including threads: 30mm)
- Thread Engagement Depth: 8mm per side
- Certifications: RoHS 2011/65/EU, REACH SVHC 219 substances
Precision-machined straight-through pneumatic connector featuring dual male threads with leak-proof design. The 60° cone seat interface ensures bubble-tight sealing under dynamic pressure conditions. Anti-vibration grooves prevent spontaneous loosening in mobile applications. Compatible with air, water, and non-corrosive hydraulic fluids.
- Pneumatic cylinder port extensions
- Modular manifold block interconnections
- Vacuum system component interfacing
- Sensor mounting interfaces in automation lines
- Tool-free tubing connection points
Installation protocol:
Apply 2-3 drops of pneumatic sealant (Loctite 577 recommended) on threads before assembly.
Tighten to 12-15 N·m torque using crowfoot wrench. Maximum 1/2 rotation after seal contact.
Perform pressure test at 1.8 MPa before system commissioning.
- Direct pairing with XM/L series manifolds
- Matched with Ø4mm PU/Nylon tubing (AT-04/AS-04)
- Requires X-TB04 tube inserts for push-to-connect models
| Property | Property Value |
|---|---|
| sku | X-EPC4M10 |
