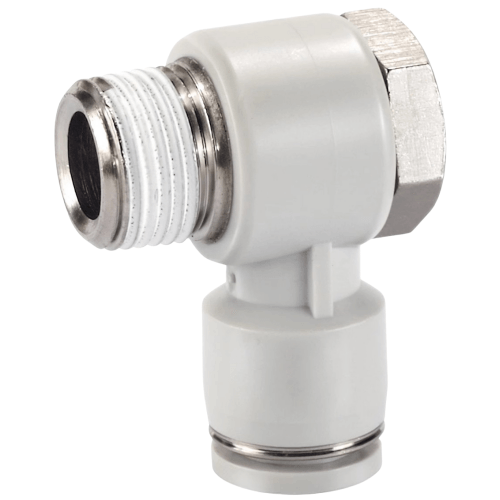

Airtac X-EPH External Hex Elbow Connector X-EPH4M5
AirTAC X-EPH4M5 Hexagonal Elbow Joint Technical Details
- Model: X-EPH4M5 (Hex Elbow Swivel Joint)
- Thread Specification: M5×0.8 (External Thread)
- Body Material: Free-cutting brass (C3604) with electroless nickel plating
- Seal Material: NBR (Nitrile) O-ring
- Max Working Pressure: 0.7 MPa (101.5 PSI)
- Proof Pressure: 1.05 MPa
- Burst Pressure: ≥1.4 MPa
- Operating Temperature: -20℃ to 80℃ (-4°F to 176°F)
- Swivel Angle: 360° continuous rotation
- Hex Size: 8mm AF (Across Flats)
- Weight: 4.2g ±0.3g
- Dimensions: 22mm(L) × 14mm(W) × 12.5mm(H)
- Tube Compatibility: 4mm OD polyurethane/nylon tubing
- Vibration Resistance: 10-55Hz, 1.5mm amplitude
- Certification: RoHS compliant
Precision-engineered swivel joint featuring a maintenance-free brass body with dual-seal anti-leak design. The 8mm hex allows standard wrench tightening while the electroless nickel coating provides corrosion resistance in humid environments. Integrated dust collar prevents particulate ingress during angular adjustment.
- Pneumatic gripper articulation in robotic arms
- Modular conveyor system air line connections
- Medical device pneumatic controls
- Semiconductor wafer handling equipment
- 3-axis CNC machine tool coolant line adapters
Installation protocol:
Use 8mm open-end wrench for assembly. Apply 0.3-0.5 N·m torque during installation.
For optimal sealing, perform pressure test at 0.5 MPa for 3 minutes post-installation.
Avoid overtightening - maximum 1/4 turn after seal contact.
| Property | Property Value |
|---|---|
| sku | X-EPH4M5 |
