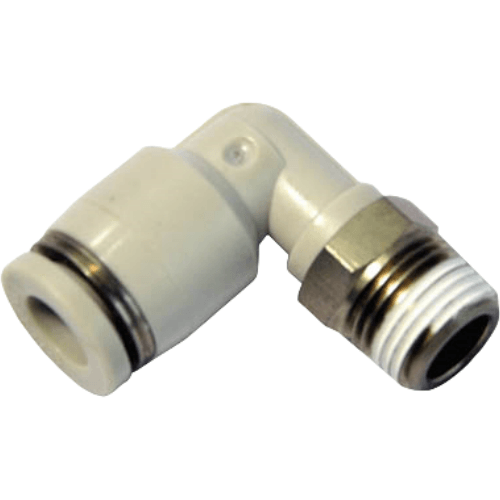

Airtac X-EPL Elbow Adapter with L-Thread (Straight) X-EPL10M10
AirTAC X-EPL10M10 L-Type Threaded Elbow Tee Fitting Specifications
- Model: X-EPL10M10
- Type: L-shaped 2-way elbow (male-to-female)
- Thread Standard: Metric parallel thread (ISO 228-1)
- Male Thread: M10×1.0 (external)
- Female Thread: M10×1.0 (internal)
- Material: Brass (CuZn39Pb3) with nickel-plated surface
- Seal Type: Integrated NBR O-ring (oil-resistant)
- Operating Pressure: 0.2-1.0 MPa (2-10 bar)
- Temperature Range: -20℃ to +80℃ (continuous use)
- Burst Pressure: ≥4.0 MPa
- Flow Rate: 350 NL/min at 0.5 MPa
- Weight: 23g ±1g
- Dimensions: 32mm(L) × 26mm(W) × 28mm(H)
- Torque Specification: 15-20 Nm installation torque
- Surface Hardness: HV 150-200
- Certification: RoHS compliant
Precision-machined L-shaped pneumatic connector featuring a 90° flow path for space-constrained installations. The nickel plating provides corrosion resistance in humid environments, while the recessed O-ring design prevents extrusion under pulsating pressures. Compatible with air, inert gases, and light hydraulic fluids.
- Pneumatic cylinder port redirection
- Tool-free modular manifold systems
- CNC machine tool coolant line connections
- Compressed air distribution in robotics
- Vacuum system plumbing
Installation protocol:
Apply 1.5-2 wraps of PTFE tape on male threads (except when using sealant).
Hand-tighten plus 1/4 turn with wrench. Avoid overtightening - maximum
25Nm torque. Inspect O-ring for debris before assembly.
| Property | Property Value |
|---|---|
| sku | X-EPL10M10 |
