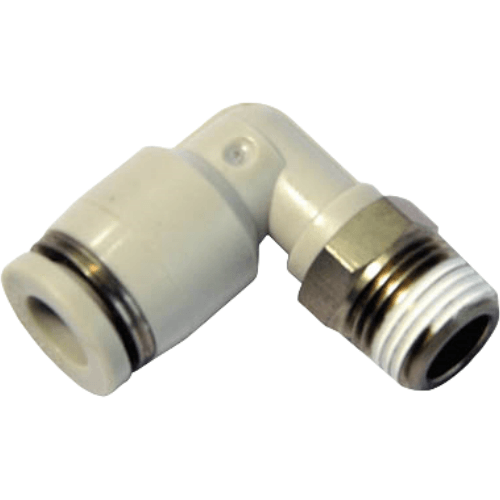

Airtac X-EPL Elbow Adapter with L-Thread (Straight) X-EPL402
AirTAC X-EPL402 L-Type Threaded Two-Way Connector Specifications
- Model: X-EPL402
- Type: L-shaped 90° elbow connector (straight thread)
- Thread standard: Metric (M5×0.8 internal thread)
- Port configuration: G1/8 female threads on both ends
- Material: Nickel-plated brass (C3604 lead-free)
- Max working pressure: 1.5 MPa (217 psi)
- Burst pressure: ≥4.5 MPa
- Temperature range: -5℃ to 90℃ (non-freezing environment)
- Surface hardness: HV0.3 130-250
- Seal type: EPDM O-ring (replaceable)
- Weight: 28g ±0.5g
- Dimensions: 32mm(L) × 18mm(W) × 24mm(H)
- Flow coefficient (Cv): 0.12
- Vibration resistance: 10-55Hz, 1.5mm amplitude
- Certification: RoHS compliant
Precision-machined L-shaped pneumatic connector with dual sealing surfaces, designed for compact pneumatic circuit layouts requiring right-angle flow redirection. Features anti-vibration thread locking design with 3-stage torque control during assembly (0.8-1.2 N·m recommended).
- Robotic arm pneumatic gripper installations
- CNC machine tool cylinder connections
- Dental chair pneumatic lift systems
- Semiconductor wafer handling equipment
- Food-grade packaging machine air lines
Installation note:
Apply thread sealant only on male threads (not on first 1.5 threads).
For gas applications, use PTFE tape with 3-wrap minimum. Maximum
recommended torque: 1.5 N·m (use torque wrench for critical connections).
| Property | Property Value |
|---|---|
| sku | X-EPL402 |
