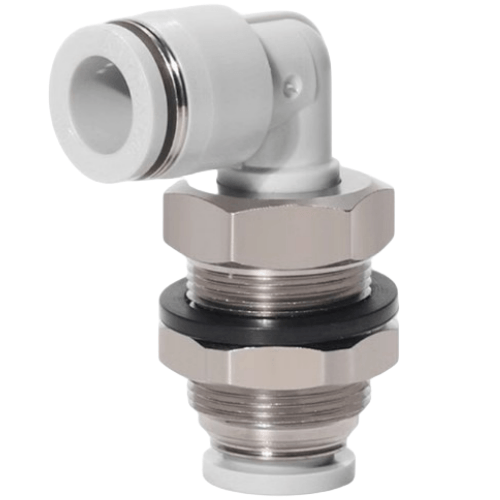

Airtac X-EPLM Right Angle Bulkhead Fitting X-EPLM1220X1
AirTAC X-EPLM1220X1 Right-Angle Bulkhead Fitting Specifications
- Model: X-EPLM1220X1
- Type: 90° dual-thread bulkhead union
- Body material: Stainless steel (SUS303)
- Seal material: NBR (Nitrile) with anti-extrusion ring
- Port configuration: G1/8 (internal) × PT1/4 (external)
- Max working pressure: 1.5 MPa (217 psi)
- Proof pressure: 3.0 MPa
- Burst pressure: ≥6.0 MPa
- Temperature range: -20℃ to 80℃ (-4°F to 176°F)
- Surface treatment: Electropolished internal bore
- Weight: 98g ±2g
- Dimensions: 38mm(L) × 32mm(W) × 26mm(H)
- Installation torque: 12-15 N·m (aluminum panels), 18-22 N·m (steel panels)
- Flow coefficient (Cv): 0.65
- Compatibility: Air, inert gases, vacuum systems
High-density machined bulkhead connector with dual sealing surfaces, designed for panel-mounted pneumatic systems requiring space optimization. Features a 3-step thread locking mechanism (primary thread + sealing taper + jam nut) for vibration resistance. Electropolished 4mm internal flow path minimizes turbulence.
- Modular pneumatic control cabinets
- Robotic arm end-effector air routing
- Medical equipment gas line passthrough
- Semiconductor wafer handling vacuum systems
- Mobile hydraulic service panel interfaces
Installation protocol:
Apply thread sealant only on external PT1/4 port. Use backup wrench on hex base during tightening to prevent body rotation. Perform pressure test at 1.8MPa for 10min post-installation. Replace O-rings every 50,000 actuation cycles in high-vibration environments.
| Property | Property Value |
|---|---|
| sku | X-EPLM1220X1 |
