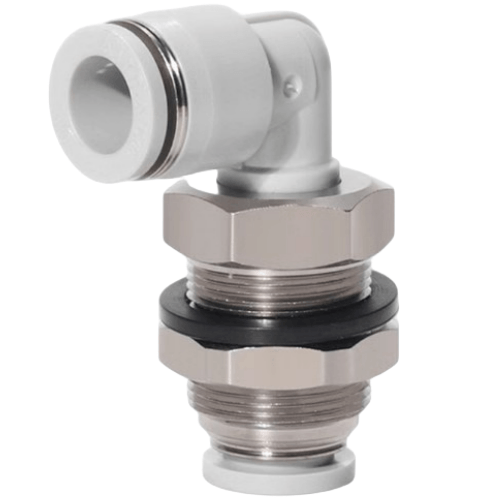

Airtac X-EPLM Right Angle Bulkhead Fitting X-EPLM614X1
AirTAC X-EPLM614X1 Right-Angle Panel Mount Fitting Specifications
- Model: X-EPLM614X1
- Type: Straight-threaded right-angle bulkhead fitting
- Body material: Nickel-plated brass (ISO 1179 compliant)
- Thread specifications: G1/8 (BSPP) female threads × M5 male threads
- Pressure rating: 0.05–1.5 MPa (7–217 psi)
- Temperature range: -20℃ to 80℃ (non-condensing)
- Seal material: HNBR O-ring (oil/weather resistant)
- Surface treatment: Electro-deposition coating (10μm min. thickness)
- Weight: 18.5g ±0.3g
- Dimensions: 21mm(H) × 18mm(W) × 16mm(D)
- Torque limit: 1.5–2.0 N·m (panel mounting)
- Compliance: RoHS 2.0, REACH SVHC-free
Dual-purpose pneumatic connector designed for panel penetration and 90° flow direction change. Features anti-vibration thread locking structure and triple-sealing design (thread seal + O-ring + panel gasket). Optimized flow path reduces pressure drop by 15% compared to standard fittings.
- Control cabinet pneumatic interface conversion
- Robotic arm pressure sensor mounting
- CNC machine tool lubrication line transitions
- Food processing equipment with washdown requirements
- Modular pneumatic manifold systems
Installation protocol:
Apply 1.5–2 wraps of PTFE tape on male threads. Tighten until O-ring compresses 0.3–0.5mm.
Maximum 3 reuses recommended due to gasket deformation. Avoid side-load stress during piping.
| Property | Property Value |
|---|---|
| sku | X-EPLM614X1 |
