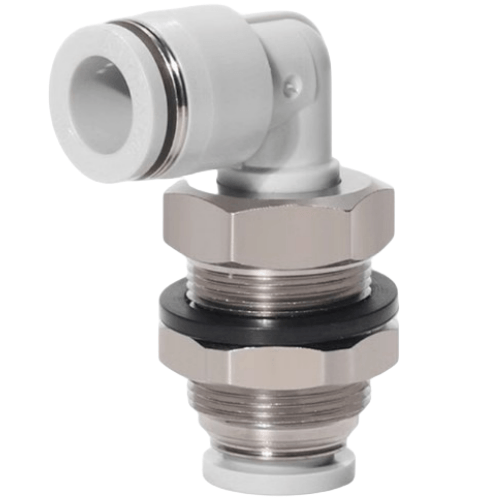

Airtac X-EPLM Right Angle Bulkhead Fitting X-EPLM816X1
AirTAC X-EPLM816X1 Right-Angle Panel Mount Connector Specifications
- Model: X-EPLM816X1
- Type: Right-angle panel mount (straight thread to male pipe)
- Thread specifications: G1/8 (ISO228-1 compliant)
- Material: Brass with nickel-plated finish (internal POM sealing)
- Max working pressure: 1.5 MPa (15 bar)
- Temperature range: -5℃ to 80℃
- Weight: 32g ±2g
- Dimensions: 22mm(W) × 22mm(D) × 26mm(H)
- Installation hole: M8×1.25 mounting thread
- Surface roughness: Ra ≤3.2μm (sealing surfaces)
- Leakage rate: ≤3 bubbles/min (ISO6952 test standard)
- Vibration resistance: 10-55Hz, 1.5mm amplitude
Precision-engineered right-angle connector featuring anti-vibration thread design and triple-layer sealing (metal-to-metal primary seal + dual polymer secondary seals). The compact L-shaped configuration enables space-saving panel integration while maintaining 360° rotatable adjustability post-installation. Compatible with air, water, and light hydraulic fluids.
- Modular pneumatic control cabinets
- CNC machine tool lubrication systems
- Semiconductor wafer handling equipment
- Mobile hydraulic power units
- Cleanroom-compatible instrumentation panels
Installation protocol:
Apply 2-3 wraps of PTFE tape on male threads (do not over-tighten - maximum 1.2Nm torque).
Ensure panel thickness between 1-6mm. For vertical panel mounting, orient drain port downward.
