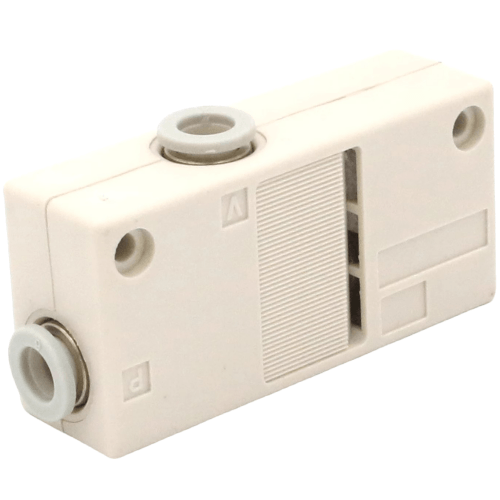

Airtac X-KZH Basic Type Vacuum Generator X-KZH05DS060606
AirTAC X-KZH Basic Series Vacuum Generator X-KZH05DS060606 Technical Details
- Model: X-KZH05DS060606
- Type: Single-stage ejector vacuum generator
- Max. Air Consumption: 25 L/min @ 0.6MPa
- Vacuum Capacity: -85kPa (atmospheric pressure)
- Response Time: ≤0.3 sec (vacuum generation)
- Port Sizes: 1/8" NPT (M5 optional)
- Operating Pressure: 0.25–0.7 MPa
- Noise Level: ≤68 dB(A)
- Body Material: Anodized aluminum alloy
- Seal Material: NBR rubber
- Temperature Range: 5℃ to 60℃
- Weight: 280g ±5%
- Dimensions: 70mm(L) × 35mm(W) × 40mm(H)
- Air Inlet/Outlet: Dual M5 threaded ports
- Vacuum Port: Ø4mm push-in fitting
- Exhaust: Silencer-integrated design
Compact vacuum generator featuring rapid response and energy-efficient operation. The dual-port design enables simultaneous suction control, with built-in silencer reducing operational noise by 30% compared to conventional models. Requires 5μm filtered compressed air (ISO 8573-1 class 4).
- PCB component placement machines
- Automated packaging line pick-and-place systems
- Medical device assembly vacuum chucks
- Semiconductor wafer handling equipment
- Laboratory sample holding fixtures
- Robotic end-effector tooling
Installation Guidelines:
Maintain horizontal mounting orientation with vacuum port facing downward.
Allow minimum 100mm clearance on exhaust side for proper airflow.
Use vibration-absorbing mounts in high-cycle applications (>5Hz).
| Property | Property Value |
|---|---|
| sku | X-KZH05DS060606 |
