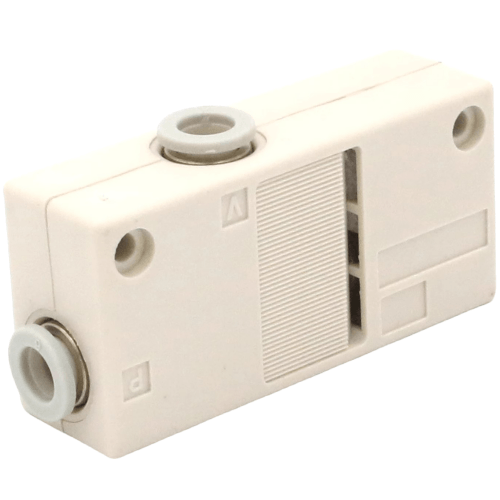

Airtac X-KZH Basic Type Vacuum Generator X-KZH07BS0101
AirTAC X-KZH Basic Series Vacuum Generator X-KZH07BS0101 Technical Details
- Model: X-KZH07BS0101
- Type: Single-stage ejector (venturi principle)
- Port size: G1/8 (ISO228 standard)
- Vacuum flow rate: 15 L/min (at 0.5MPa supply)
- Air consumption: 8.5 L/min (F.R. at 0.5MPa)
- Maximum vacuum: -88kPa (-660mmHg)
- Response time: ≤0.15s (vacuum establishment)
- Operating pressure: 0.25–0.7 MPa
- Weight: 185g ±5g
- Dimensions: 57mm(L) × 24mm(W) × 42mm(H)
- Body material: Anodized aluminum alloy
- Seal material: Fluororubber (FKM)
- Temperature range: -10℃ to 60℃
- Noise level: ≤72 dB(A)
- Air quality requirement: ISO8573-1 Class 3.4.3
Compact vacuum generator optimized for rapid pick-and-place operations, featuring integrated silencer and maintenance-free design. The precision-machined venturi nozzle ensures stable vacuum generation with 30% reduced air consumption compared to conventional models. Includes built-in check valve for vacuum retention during power interruptions.
- PCB component handling systems
- Automated packaging line suction grippers
- Medical device assembly stations
- Glass panel CNC machining fixtures
- Semiconductor wafer transfer systems
Installation guidelines:
Maintain minimum 150mm straight tubing upstream. Use 2-position manifold
bracket (X-KZMB02) for multi-unit installations. Optimal performance achieved
with 5-7mm ID vacuum cups in material handling applications.
| Property | Property Value |
|---|---|
| sku | X-KZH07BS0101 |
