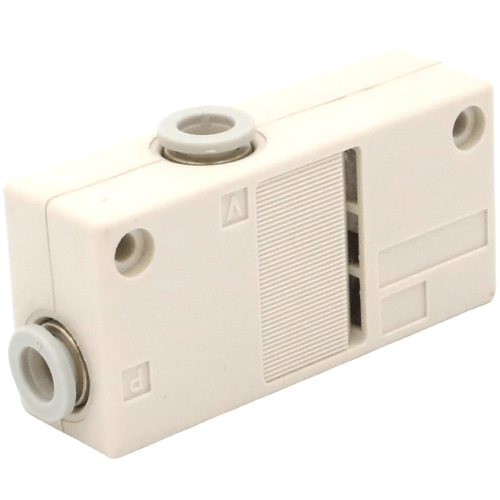

Airtac X-KZH Basic Type Vacuum Generator X-KZH10DS060608
AirTAC X-KZH Basic Series Vacuum Generator X-KZH10DS060608 Technical Details
- Model: X-KZH10DS060608
- Type: Compact ejector-type vacuum generator (single-stage)
- Vacuum flow rate: 12 L/min @ 0.5MPa | 18 L/min @ 0.7MPa
- Operating pressure range: 0.2-0.8 MPa (29-116 psi)
- Maximum vacuum level: -88kPa (-26 inHg)
- Port size: PT1/8 (NPT1/8 optional)
- Body material: Anodized aluminum alloy
- Seal material: NBR (Nitrile rubber)
- Weight: 0.65kg ±5%
- Dimensions: 60mm(W) × 60mm(H) × 80mm(L)
- Temperature range: -10℃ to 60℃ (14℉ to 140℉)
- Noise level: ≤55dB(A) @ 0.5MPa
- Air consumption: 35 L/min @ 0.5MPa
- Certifications: CE, RoHS compliant
High-efficiency vacuum generator featuring integrated silencer and mounting grooves. Optimized flow path design enables rapid vacuum creation (≤0.5sec to reach -80kPa). Maintenance-free operation with corrosion-resistant construction. Requires 5μm filtered compressed air.
- PCB handling in SMT production lines
- Plastic part positioning in injection molding
- Glass panel transfer systems
- Medical device assembly stations
- Packaging machine pick-and-place units
Installation best practice:
Mount horizontally with vacuum port facing downward. Maintain minimum
300mm tubing length between generator and suction cup. Replace filter
element every 2,000 operational hours.
| Property | Property Value |
|---|---|
| sku | X-KZH10DS060608 |
