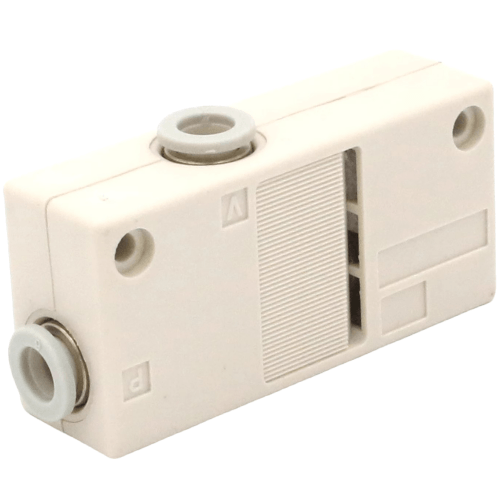

Airtac X-KZH Basic Type Vacuum Generator X-KZH13DS081010
AirTAC X-KZH Basic Series Vacuum Generator X-KZH13DS081010 Technical Details
- Model: X-KZH13DS081010
- Type: Compact ejector-type vacuum generator
- Port size: 1/8" NPT (G1/8 optional)
- Operating pressure range: 0.25–0.7 MPa
- Vacuum flow rate: 23 L/min @ 0.5 MPa
- Air consumption: 55 L/min @ 0.5 MPa
- Max vacuum level: -88 kPa (-660 mmHg)
- Response time: ≤0.1 sec
- Body material: Aluminum alloy (anodized)
- Seal material: NBR/FKM optional
- Temperature range: 5℃ to 60℃
- Weight: 290g ±5%
- Dimensions: 81mm(L) × 45mm(W) × 32mm(H)
- Noise level: ≤72 dB(A)
- Mounting: 2x M4 threaded holes (6mm depth)
High-efficiency vacuum generator featuring dual-stage suction optimization and integrated silencer. The X-KZH13DS081010 combines rapid response with energy-saving operation through its optimized nozzle design. Dual suction ports allow parallel circuit connections for enhanced vacuum stability. Includes built-in check valve to prevent reverse flow during power loss.
- PCB handling in SMT production lines
- Plastic part fixation in injection molding
- Glass panel transportation systems
- Automated packaging machine pick-and-place
- Medical device assembly stations
Installation guidelines:
Maintain 30-50mm clearance from adjacent components for heat dissipation.
Use 5μm precision filter upstream. For continuous operation exceeding 2 hours,
install auxiliary cooling fins (sold separately). Avoid mounting in vertical
downward orientation to prevent debris accumulation.
| Property | Property Value |
|---|---|
| sku | X-KZH13DS081010 |
