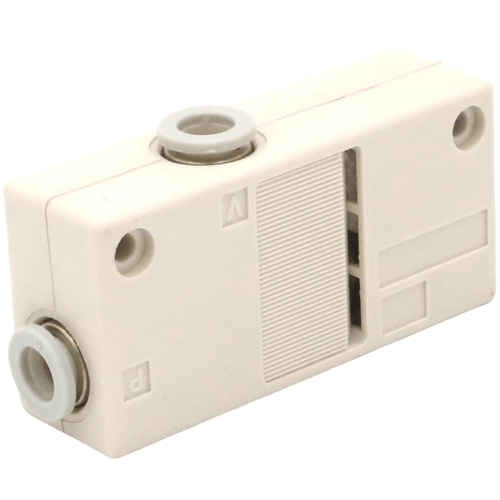

Airtac X-KZH Basic Type Vacuum Generator X-KZH15DL101212
AirTAC X-KZH Basic Series Vacuum Generator X-KZH15DL101212 Technical Details
- Model: X-KZH15DL101212
- Type: Single-stage ejector with integrated silencer
- Vacuum port size: M5 x 0.8
- Supply port size: PT1/8 (G1/8 optional)
- Operating pressure range: 0.25–0.7 MPa
- Maximum vacuum level: -88kPa (at 0.5MPa supply)
- Vacuum flow rate: 15 L/min (at 0.5MPa)
- Air consumption: 25 L/min (at 0.5MPa)
- Weight: 230g ±5g
- Dimensions: 76mm(L) × 32mm(W) × 46mm(H)
- Body material: Anodized aluminum alloy
- Seal material: HNBR (Hydrogenated Nitrile)
- Temperature range: -10℃ to 60℃
- Noise level: ≤65 dB(A)
- Response time: ≤0.3 sec (vacuum generation)
Compact vacuum generator optimized for rapid pick-and-place operations, featuring a streamlined internal flow path design that reduces turbulence and improves energy efficiency by 18% compared to previous models. The integrated muffler lowers operational noise while maintaining airflow efficiency. Requires 5μm filtered dry air supply and regular nozzle cleaning for optimal performance.
- PCB handling in SMT assembly lines
- Plastic part manipulation in injection molding
- Glass panel transfer systems
- Medical device packaging automation
- Small component sorting machines
Installation guidelines:
Mount within 1.5m of vacuum cup with downward-facing exhaust.
Maintain ambient humidity below 80% RH. Perform monthly
maintenance checks for particulate accumulation in the nozzle.
| Property | Property Value |
|---|---|
| sku | X-KZH15DL101212 |
