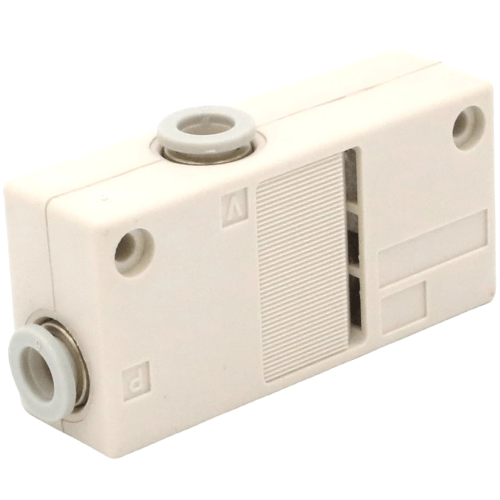

Airtac X-KZH Basic Type Vacuum Generator X-KZH15DS020303
AirTAC X-KZH15DS020303 Basic Vacuum Generator Technical Details
- Model: X-KZH15DS020303
- Type: Single-stage ejector with built-in silencer
- Port size: 1/8" NPT (G1/8 optional)
- Vacuum flow rate: 15 L/min @ 0.5 MPa
- Max vacuum level: -88 kPa (-660 mmHg)
- Operating pressure range: 0.4–0.7 MPa
- Air consumption: 21 L/min @ 0.5 MPa
- Body material: Aluminum alloy (anodized)
- Seal material: NBR
- Temperature range: 5℃ to 60℃
- Weight: 310 g ±5%
- Dimensions: 62mm(L) × 32mm(W) × 45mm(H)
- Noise level: ≤65 dB(A)
- Response time: 0.3 sec (vacuum establishment)
Compact vacuum generator optimized for rapid pick-and-place operations, featuring integrated muffler for noise reduction. Its optimized nozzle design achieves 30% faster vacuum generation compared to previous models. Requires dry compressed air (ISO 8573-1:2010 Class 3-4-3).
- PCB handling in SMT assembly lines
- Plastic part transfer in injection molding machines
- Glass panel positioning for display manufacturing
- Automated packaging systems for lightweight items
- Medical device component assembly stations
Installation guidelines:
Maintain horizontal mounting position for optimal performance. Use 40μm filter
upstream and install vacuum sensor within 300mm of ejector outlet. Allow 50mm
clearance below exhaust port for heat dissipation.
| Property | Property Value |
|---|---|
| sku | X-KZH15DS020303 |
