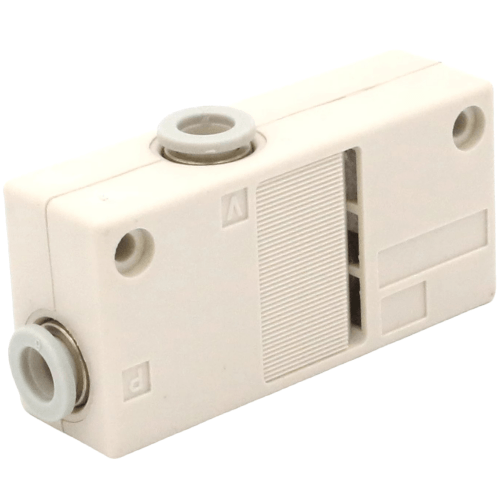

Airtac X-KZH Basic Type Vacuum Generator X-KZH20DS030404
AirTAC X-KZH Basic Series Vacuum Generator X-KZH20DS030404 Technical Details
- Model: X-KZH20DS030404
- Type: Compact single-stage vacuum generator
- Port size: 1/8" NPT (M5 adapter compatible)
- Operating pressure range: 0.2–0.7 MPa (29–102 PSI)
- Max vacuum flow rate: 20 L/min (ANR)
- Vacuum level: -88 kPa (-12.8 PSI) at 0.5 MPa supply
- Air consumption: 15 L/min @ 0.5 MPa
- Body material: Anodized aluminum alloy (anti-corrosion treatment)
- Seal material: Heat-resistant NBR rubber
- Temperature range: -10℃ to 60℃ (14℉ to 140℉)
- Weight: 220g ±5g
- Dimensions: 72mm(L) × 42mm(W) × 34mm(H)
- Thread depth: 10mm (NPT side)
- Response time: ≤0.3s vacuum formation
- Noise level: ≤65 dB(A) @ 0.5 MPa
High-efficiency vacuum generator featuring optimized flow path design for rapid suction generation. Integrated silencer reduces operational noise while maintaining 15% higher flow efficiency compared to previous generation models. Includes built-in check valve to prevent backflow during power interruptions.
- PCB handling in SMT assembly lines
- Plastic cap positioning in pharmaceutical packaging
- Glass panel transfer systems for display manufacturing
- Automated label application machines
- Small part sorting in electronic component production
Installation guidelines:
Maintain horizontal mounting position for optimal performance. Use 40μm filtered
dry air supply with recommended 2-3 meter maximum tube length between regulator
and generator. For continuous operation, install heat dissipation fins if ambient
temperature exceeds 45℃.
| Property | Property Value |
|---|---|
| sku | X-KZH20DS030404 |
